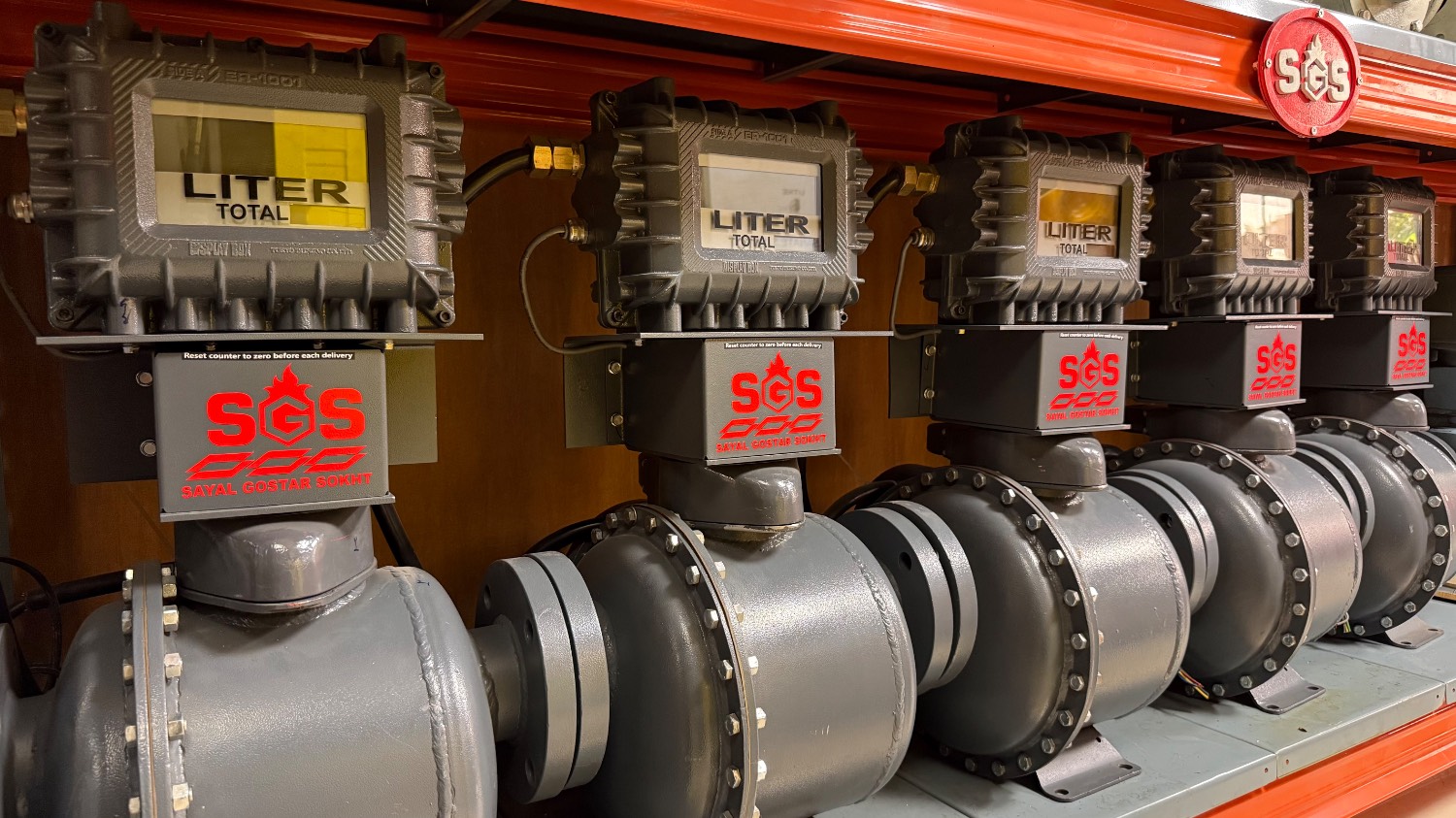

میتر ۳ اینچ BRODIE آمریکا با نمایشگر هوشمند SGS مدل B60

میتر ۳ اینچ BRODIE با نمایشگر قابل کنترل SGS مدل B60، یک سامانه میترینگ فوق‌پیشرفته و هیبریدی است که دقت مکانیکی اثبات‌شده و بی‌رقیب فلومترهای جابجایی مثبت برودی آمریکا (Brodie BiRotor B60C) را با هوش دیجیتال و توانمندی نرم‌افزاری مهندسان شرکت سیال گستر صنعت انرژی (SGS) تلفیق کرده است. در این تجهیز، هسته اندازه‌گیری ۱۰۰٪ آمریکایی حفظ شده و با جایگزینی رجیستر مکانیکی با یک نمایشگر دیجیتال ضد‌انفجار و هوشمند، امکاناتی نظیر تعیین حجم پیش‌فرض (Preset)، کنترل از راه دور، ذخیره‌سازی لاگ‌های عملیاتی و اتصال مستقیم به شبکه‌های مانیتورینگ (FMS/SCADA) در اختیار پایانه‌های نفتی و پالایشگاه‌ها قرار گرفته است.

• برند و اصالت مکانیزم: Brodie Meter / Brooks Instrument آمریکا (هسته بی‌روتور اورجینال مدل B60C سایز ۳ اینچ)

• سیستم نمایشگر و اتوماسیون: طراحی، سخت‌افزار و نرم‌افزار اختصاصی سیال گستر صنعت انرژی (SGS)

• مکانیزم عملکردی: جابجایی مثبت دو روتوره (BiRotor Positive Displacement) با دقت فوق‌العاده ۰.۱۵± درصد

• سایز اتصالات (Line Size): ۳ اینچ استاندارد (DN80) با اتصالات فلنجی کلاس ۱۵۰ و ۳۰۰ (ANSI)

• قابلیت پیش‌تنظیم (Preset): امکان تعیین حجم مشخص سوخت و صدور فرمان اتوماتیک قطع به شیر کنترل

• مدیریت داده و خروجی‌ها: نمایش توتالایزر کل و بچ (Batch)، ذخیره‌سازی لاگ‌ها و ارسال دیتای آنلاین به FMS

• کنترل و کاربری: قابلیت فرمان از راه دور (Remote Control)، رابط کاربری صنعتی و ضد‌انفجار (EX Ready)

• الزام نصبی: نیازمند نصب حذف کننده هوا سوخت و  فیلتر و صافی سوخت استاندارد در بالادست

پیوند اصالت مکانیکی آمریکا با هوش دیجیتال ایرانی در مدل B60

در پایانه‌های بارگیری فرآورده‌های نفتی، انبارهای نفت، گمرکات و سیستم‌های سوخت‌رسانی هوایی، فلومترهای سری BiRotor برودی (Brodie) آمریکا به عنوان استاندارد طلایی و مبنای خرید و فروش رسمی (Custody Transfer) شناخته می‌شوند. با این حال، نمایشگرهای مکانیکی و سنتی (مانند رجیسترهای Veeder-Root) که به صورت پیش‌فرض روی این میترها نصب هستند، محدودیت‌های بزرگی دارند: آن‌ها فاقد پورت‌های ارتباطی مدرن بوده، امکان مانیتورینگ آنلاین در اتاق کنترل را نداشته و به دلیل درگیری چرخ‌دنده‌های مکانیکی شمارنده، دچار استهلاک و اصطکاک می‌شوند.

شرکت سیال گستر صنعت انرژی (SGS) با درک این خلأ تکنولوژیک در زیرساخت‌های صنعت سوخت کشور، دست به یک نوآوری استراتژیک زده است. در میتر ۳ اینچ Brodie با نمایشگر SGS مدل B60، بخش مکانیکی و اتاقک اندازه‌گیری (Measuring Chamber) اورجینال برودی آمریکا با دقت ۰.۱۵± درصد به طور کامل حفظ شده، اما رجیستر مکانیکی جای خود را به یک نمایشگر دیجیتال، پرتابل و هوشمند اختصاصی SGS داده است. این تلفیق، دوام پنجاه‌ساله مکانیک آمریکایی را با چابکی و امکانات شبکه اتوماسیون صنعتی روز جهان در هم آمیخته است.

مکانیزم جابجایی مثبت BiRotor مدل B60C

بخش ابزار دقیق این محصول در دسته ابزار دقیق و اندازه‌گیری جریان بر اساس فناوری جابجایی مثبت دو روتوره (BiRotor) کار می‌کند:

• عدم تماس فلز با فلز: درون محفظه ۳ اینچ این میتر، دو روتور بیضوی بالانس‌شده قرار دارند که بدون هیچ‌گونه برخورد فیزیکی با یکدیگر یا با دیواره محفظه، با جریان سیال می‌چرخند.

• ثبات دقت در تمام سیالات: به دلیل عدم اصطکاک مکانیکی، این میتر هیچ‌گونه حساسیتی به تغییرات ویسکوزیته و غلظت سیال نداشته و از بنزین سوپر و سوخت جت (Jet-A) گرفته تا گازوئیل و نفت کوره را با خطای ثابت و ناچیز زیر ۰.۱۵ درصد پیمانه‌سازی و اندازه‌گیری می‌کند.

قابلیت‌های شگفت‌انگیز نمایشگر دیجیتال SGS مدل B60

نمایشگر دیجیتال و هوشمند SGS صرفاً یک جایگزین عددی برای شمارنده مکانیکی نیست؛ بلکه یک کنترلر ابزار دقیق و کامپیوتر جریان (Flow Computer) قدرتمند است که قابلیت‌های زیر را به خط لوله شما می‌افزاید:

1. سیستم پیش‌تنظیم هوشمند (Preset Automation): اپراتور می‌تواند قبل از آغاز بارگیری، مقدار دقیق سوخت مورد نیاز (مثلاً دقیقاً ۱۲,۰۰۰ لیتر برای یک تانکر) را روی کیپد صنعتی نمایشگر وارد کند. با شروع پمپاژ، نمایشگر حجم عبوری را به‌صورت لحظه‌ای شمارش کرده و به محض رسیدن به حجم تعیین‌شده، با ارسال فرمان الکتریکی به شیر برقی و کنترل اتوماتیک یا شیر کنترلی خط، جریان را به طور خودکار، نرم و بدون ایجاد ضربه قوچ قطع می‌کند.

2. کنترل و فرمان از راه دور (Remote Control): نمایشگر SGS با طراحی پرتابل و قابلیت اتصال بی‌سیم یا با‌سیم، به اپراتور اجازه می‌دهد که فرآیند استارت، توقف، ریست کردن شمارنده لحظه‌ای (Batch) و تنظیم حجم Preset را از فاصله ایمن و بدون نیاز به حضور در کنار خط لوله و مخازن پرخطر انجام دهد.

3. ذخیره‌سازی و لاگ‌برداری داده‌ها (Data Logging): حافظه داخلی این نمایشگر، تمامی عملیات‌های بارگیری شامل تاریخ، ساعت، حجم سوخت تحویلی، کد اپراتور و خطاهای سیستمی را ذخیره کرده و امکان خروجی گرفتن جهت حسابرسی مالی و انبارداری را فراهم می‌سازد.

4. ارتباط یکپارچه با SCADA و FMS: این نمایشگر با پشتیبانی از پروتکل‌های صنعتی (مانند Modbus RTU / RS485 و خروجی پالس استاندارد)، به راحتی با سامانه‌های هوشمند مدیریت سوخت (FMS)، سیستم‌های تانک مانیتورینگ و نرم‌افزارهای اتاق کنترل مرکزی پالایشگاه یکپارچه می‌شود.

جدول مشخصات فنی و مهندسی میتر ۳ اینچ Brodie با نمایشگر SGS

استانداردهای نصبی؛ حفظ گارانتی با تجهیزات بالادستی

برای اینکه میتر آمریکایی برودی و نمایشگر هوشمند SGS در خطوط لوله ۳ اینچی شما سالیان متمادی بدون خطا کار کنند، رعایت دو الزام فنی پایپینگ در بالادست (Upstream) دستگاه حیاتی است:

• نصب استرینر (Strainer) الزامی است: فاصله میان روتورهای برودی در حد میکرون است. ورود ذرات زنگ‌زدگی، ماسه یا براده‌های جوشکاری باعث قفل شدن روتورها می‌شود. نصب یک فیلتر و صافی سوخت صنعتی با توری مناسب قبل از ورودی میتر، شرط اصلی حفظ صحت عملکرد دستگاه است.

• نصب حذف‌کننده هوا (Air Eliminator): عبور حباب‌های هوا از داخل فلومتر، علاوه بر ایجاد چرخش‌های اوراسپید (دور بیش از حد) و تخریب یاتاقان‌ها، توسط سیستم به عنوان سوخت مایع شمارش شده و خطای محاسباتی ایجاد می‌کند. نصب یک حذف کننده هوا سوخت پیش از میتر، سیالی ۱۰۰٪ خالص و بدون هوا را به محفظه اندازه‌گیری می‌رساند.

کاربردهای استراتژیک در صنایع کلان کشور

ترکیب دقت ۰.۱۵ درصدی برودی آمریکا با اتوماسیون پیشرفته SGS، این محصول را به انتخاب اول پروژه‌های ملی و حساس تبدیل کرده است:

• پالایشگاه‌ها و انبارهای نفت: اندازه‌گیری دقیق و ثبت اتوماتیک فرآورده‌های خروجی و ورودی در بازوهای بارگیری تریلرها.

• پایانه‌های گمرکی و مرزی: استفاده به عنوان میتر رسمی (Custody Transfer) برای صادرات و واردات سوخت با قابلیت ثبت لاگ غیرقابل دستکاری.

• سیستم‌های سوخت‌رسانی هوایی (Aviation): سوخت‌گیری دقیق هواپیماها و بالگردها با قابلیت قطع اتوماتیک (Preset) جهت جلوگیری از سرریز باک‌های پروازی.

• صنایع دریایی و بنادر: بانکرینگ (سوخت‌رسانی) به کشتی‌ها و شناورهای سنگین با امکان مانیتورینگ از اتاق کنترل عرشه.

• یکپارچه‌سازی با جایگاه‌ها: نصب در خطوط تغذیه مرکزی و هماهنگی کامل با انواع دیسپنسر سوخت پرظرفیت صنعتی.

تضمین اصالت مکانیزم آمریکا، کالیبراسیون و پشتیبانی نرم‌افزاری SGS:

شرکت سیال گستر صنعت انرژی (SGS) اصالت بخش مکانیکی Brodie BiRotor آمریکا را با ارائه پلمپ و برگه تست آزمایشگاهی تضمین می‌کند. بزرگ‌ترین مزیت این محصول، بومی‌سازی بخش دیجیتال توسط مهندسان SGS است؛ این یعنی شما هیچ‌گونه نگرانی بابت تحریم، تأمین قطعات یدکی نمایشگر یا تغییرات نرم‌افزاری و سفارشی‌سازی پروتکل‌ها نخواهید داشت. جهت مشاوره مهندسی، طراحی مدار Preset و صدور پیش‌فاکتور رسمی شرکتی، با دپارتمان مهندسی فروش SGS تماس حاصل فرمایید.

سوالات متداول (FAQ)

• چرا ارتقای میتر برودی به نمایشگر دیجیتال SGS مدل B60 بهتر از رجیسترهای مکانیکی سنتی است؟

رجیسترهای مکانیکی (مانند Veeder-Root) با استفاده از چرخ‌دنده و نیروی مکانیکیِ گرفته‌شده از روتورهای میتر کار می‌کنند؛ این اصطکاک مکانیکی به مرور زمان باعث استهلاک، افت دقت فلومتر و سنگین شدن کارکرد آن می‌شود. علاوه بر این، نمایشگرهای مکانیکی قابلیت ارسال دیتا به کامپیوتر، اجرای سیستم قطع خودکار هوشمند (Preset) و کنترل از راه دور را ندارند. نمایشگر دیجیتال SGS بدون ایجاد بار مکانیکی روی روتورها، دقت را افزایش داده و میتر شما را به شبکه اتوماسیون صنعتی متصل می‌کند.

• سیستم پیش‌تنظیم (Preset) در این دستگاه از نظر سخت‌افزاری چگونه جریان سوخت را قطع می‌کند؟

برای اجرای فرآیند Preset، خروجی فرمان نمایشگر دیجیتال SGS به یک شیر کنترلی (Control Valve) یا یک شیر برقی و کنترل اتوماتیک که در خروجی (پایین‌دست) میتر نصب شده است، متصل می‌شود. هنگامی که اپراتور حجم مورد نظر (مثلاً ۵۰۰۰ لیتر) را تعیین و پمپاژ را استارت می‌زند، شیر به صورت خودکار باز می‌شود. در چند لیتر پایانی (مثلاً ۴۹۵۰ لیتر)، نمایشگر فرمان «بسته شدن مرحله‌ای» را به شیر ارسال می‌کند تا جریان آرام شود و دقیقاً در لیتر ۵۰۰۰، شیر به طور کامل بسته شده و جریان بدون ضربه قوچ متوقف می‌گردد.

• آیا در صورت بروز مشکل در نمایشگر دیجیتال، امکان پشتیبانی و تعمیر آن در داخل کشور وجود دارد؟

بله، کاملاً. برخلاف نمایشگرهای خارجی و وارداتی که در صورت خرابی، برد الکترونیکی آن‌ها در ایران قابل تعمیر نبوده و یا نرم‌افزار آن‌ها به دلیل تحریم قفل می‌شود، سخت‌افزار و نرم‌افزار نمایشگر مدل B60 به صورت ۱۰۰٪ توسط دپارتمان برق و اتوماسیون شرکت سیال گستر صنعت انرژی (SGS) طراحی و توسعه یافته است. تمامی قطعات الکترونیکی، خدمات گارانتی، آپدیت‌های نرم‌افزاری و سفارشی‌سازی‌های پروژه‌ای به طور مستقیم توسط مهندسان ما در داخل کشور ارائه و پشتیبانی می‌شود.

• آیا این ترکیب (هسته برودی آمریکا + نمایشگر SGS) تاییدیه شرکت ملی پخش فرآورده‌های نفتی را دریافت می‌کند؟

بله. مبنای اصلی تاییدیه فنی در شرکت ملی پخش فرآورده‌های نفتی و اداره استاندارد برای خرید و فروش رسمی سوخت (Custody Transfer)، «دقت اندازه‌گیری، تکرارپذیری و عدم تغییر کالیبراسیون در بخش هیدرولیکی میتر» است. از آنجا که اتاقک اندازه‌گیری این محصول همان مکانیزم اورجینال و اثبات‌شده Brodie BiRotor آمریکا با دقت ۰.۱۵± درصد است، و نمایشگر SGS نیز پالس‌های دریافتی را با بالاترین استانداردهای ابزار دقیق پردازش می‌کند، این سیستم به راحتی در تمامی آزمون‌های کالیبراسیون و تاییدیه گمرکات و شرکت نفت موفق عمل می‌کند.
