تجهیزات اندازهگیری چیست؟
تجهیزات اندازهگیری به مجموعهای از ابزارها و دستگاهها گفته میشود که برای سنجش، کنترل و پایش کمیتهای فیزیکی در صنایع مختلف مورد استفاده قرار میگیرند. این تجهیزات به مهندسان و اپراتورها کمک میکنند تا بتوانند مقادیر دقیق فشار، دما، جریان، سطح، دبی و سایر پارامترهای فرآیندی را مشاهده و کنترل کنند.
در صنایع بزرگ مانند نفت، گاز، پتروشیمی، نیروگاه، پالایشگاه و صنایع آب و فاضلاب، وجود تجهیزات اندازهگیری دقیق و قابل اطمینان یکی از ارکان اصلی بهرهبرداری ایمن و اقتصادی است.
در واقع، تجهیزات اندازهگیری «چشم سیستمهای کنترلی و ابزار دقیق» محسوب میشوند؛ زیرا دادههایی که از این ابزارها به دست میآید، پایهی تصمیمگیری در سیستمهای خودکار و دستی صنعتی است.
⸻
معرفی تجهیزات اندازهگیری
تجهیزات اندازهگیری در صنعت سوخت، وظیفه دارند مقادیر واقعی پارامترهای فرآیند را دریافت کرده و به سیگنالهای قابلخواندن برای سیستمهای مانیتورینگ یا کنترل تبدیل کنند.

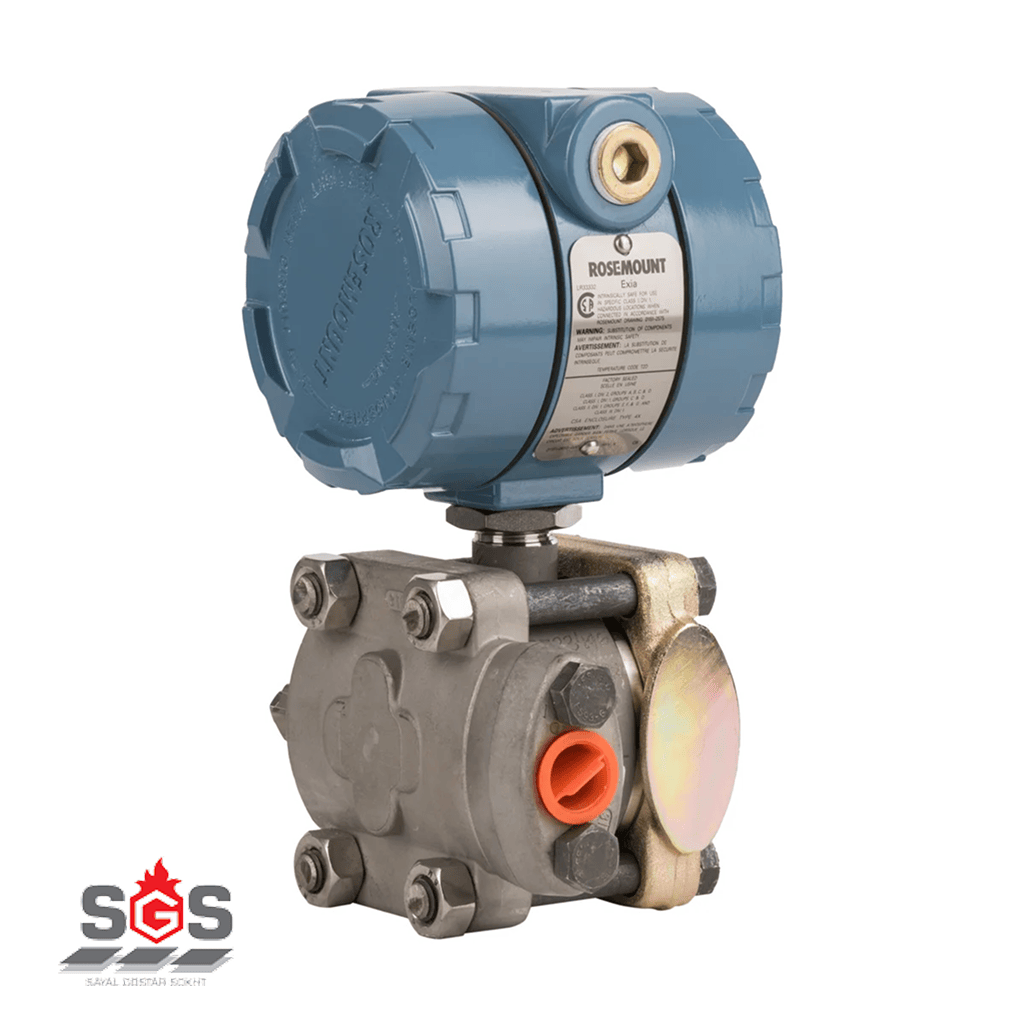

به عنوان مثال، ترانسمیتر فشار میزان فشار گاز یا سیال را به سیگنال الکتریکی تبدیل میکند تا در اتاق کنترل نمایش داده شود. یا فلومترها (Flow Meters) میزان جریان عبوری از یک خط لوله را با دقت بالا محاسبه و گزارش میدهند.
این تجهیزات در کنار هم، دقت و پایداری فرآیند را تضمین کرده و از بروز خطاهای خطرناک در سیستمهای سوخت و انرژی جلوگیری میکنند.
⸻
خرید تجهیزات اندازهگیری
هنگام خرید تجهیزات اندازهگیری برای صنایع سوخت و انرژی، باید چند فاکتور کلیدی را در نظر گرفت:
•دقت (Accuracy): کوچکترین خطا در اندازهگیری میتواند باعث افت کیفیت، اتلاف انرژی یا بروز خطرات جدی شود.
•تحمل در برابر شرایط محیطی سخت: در صنایع سوخت، اغلب تجهیزات در معرض دما، فشار و ارتعاش بالا هستند؛ بنابراین انتخاب تجهیزاتی مقاوم بسیار مهم است.
•کالیبراسیون معتبر: تجهیز باید قابلیت تنظیم و تطبیق با استانداردهای مرجع را داشته باشد.
•نوع خروجی: بسته به سیستم کنترلی، خروجی میتواند آنالوگ (۴–۲۰ میلیآمپر) یا دیجیتال (Modbus، HART و غیره) باشد.
•برند و خدمات پس از فروش: برندهای معتبر با پشتیبانی فنی، اطمینان از کارکرد پایدار را افزایش میدهند.
بنابراین، خرید تجهیزات اندازهگیری تنها بر اساس قیمت مناسب نباید انجام شود؛ بلکه باید عملکرد، دوام و دقت آنها در شرایط واقعی فرآیند نیز بررسی شود.
⸻
تجهیزات اندازهگیری ابزار دقیق باید دارای چه ویژگیهایی باشند؟
در سیستمهای ابزار دقیق، تجهیزات اندازهگیری باید دارای قابلیتها و ویژگیهایی باشند که پاسخگوی نیازهای طراحی صنعتی باشند. مهمترین ویژگیهای این ابزارها عبارتند از:
•دقت بالا و خطای بسیار کم
•پایداری عملکرد در طول زمان
•تکرارپذیری نتایج در شرایط مشابه
•مقاومت در برابر خوردگی، ضربه و ارتعاش
•سرعت پاسخدهی متناسب با فرآیند
•قابلیت نصب آسان و کالیبراسیون دورهای
•توانایی ارتباط با سیستمهای کنترل خودکار مانند PLC و DCS
در صنایع سوخت که حساسیت اندازهگیریها بسیار بالاست، استفاده از تجهیزات دارای گواهی استاندارد بینالمللی (مثل ATEX برای محیطهای انفجاری) اهمیت ویژهای دارد.
⸻
انواع تجهیزات اندازهگیری بر اساس کاربرد
در صنعت سوخت و انرژی، تجهیزات اندازهگیری بر اساس نوع پارامتر قابل سنجش به دستههای زیر تقسیم میشوند:
1. آنالایزر (Analyzer)
آنالایزرها دستگاههایی هستند که برای تجزیه و تحلیل ترکیب شیمیایی گازها یا مایعات استفاده میشوند.
در صنایع سوخت، این ابزارها وظیفهی تعیین خلوص گاز طبیعی، تشخیص میزان اکسیژن، CO₂، هیدروژن سولفوره (H₂S) و سایر گازهای موجود در فرآیند را بر عهده دارند.
آنالایزرها معمولاً بهصورت آنلاین در خطوط فرآیند نصب میشوند تا ترکیب شیمیایی سوخت بهصورت لحظهای پایش شود.
2. اندازهگیری جریان (Current Measurement)
در بخشهای الکتریکی و کنترلی صنعت سوخت، اندازهگیری جریان الکتریکی اهمیت زیادی دارد. ابزارهایی مانند آمپرمتر و ترانس جریان (CT) برای اندازهگیری مقدار جریان در مدارها و سیستمهای تغذیه تجهیزات صنعتی استفاده میشوند.
این اندازهگیریها برای اطمینان از عملکرد صحیح موتورها، پمپها و کنترل مصرف انرژی حیاتی است.
3. اندازهگیری دبی (Flow Measurement)
دبیسنجها یا فلومترها از پرکاربردترین ابزارهای اندازهگیری در صنایع نفت و گاز هستند.
آنها حجم یا جرم سیال عبوری از خط لوله را در واحد زمان اندازهگیری میکنند.
انواع فلومترها شامل:
•فلومتر توربینی
•فلومتر مغناطیسی
•فلومتر اولتراسونیک
•فلومتر حرارتی
انتخاب نوع فلومتر بستگی به نوع سیال، دما، فشار و شرایط فرآیند دارد.
4. اندازهگیری دما (Temperature Measurement)
کنترل دما در صنایع سوخت بسیار حیاتی است، زیرا کوچکترین تغییر دمایی میتواند باعث افت راندمان یا خطر انفجار شود.
برای اندازهگیری دما از تجهیزاتی مانند ترموکوپل (Thermocouple)، RTD و ترانسمیتر دما استفاده میشود.
این تجهیزات توانایی اندازهگیری دما در محدودههای بسیار بالا را دارند و معمولاً در نقاط حساس فرآیند نصب میشوند.
5. اندازهگیری فشار (Pressure Measurement)
فشار یکی از اصلیترین پارامترها در فرآیندهای صنعتی است. تجهیزات اندازهگیری فشار مانند گیج فشار، ترانسمیتر فشار و سوئیچ فشار برای پایش وضعیت خطوط گاز، مخازن و پمپها به کار میروند.
دقت بالا و پایداری در فشارهای بالا از ویژگیهای مهم این ابزارهاست. در محیطهای انفجاری نیز از مدلهای ضد جرقه و مقاوم استفاده میشود.
6. اندازهگیری سطح (Level Measurement)
اندازهگیری سطح مایعات یا سوخت در مخازن از حیاتیترین بخشهای کنترل ایمنی در صنعت است.
تجهیزاتی مانند لولسوئیچ، لولگیج، سنسور اولتراسونیک و راداری برای سنجش ارتفاع مایع و جلوگیری از سرریز یا خالی شدن بیش از حد به کار میروند.
انتخاب نوع تجهیز به ماهیت مایع، دما و فشار مخزن بستگی دارد.
⸻
جدول معرفی انواع تجهیزات اندازهگیری
نوع تجهیز اندازهگیری پارامتر قابل سنجش نمونه تجهیزات رایج کاربرد صنعتی
آنالایزر ترکیب گاز یا مایع آنالایزر گاز، آنالایزر اکسیژن پایش ترکیب گاز طبیعی، کنترل کیفیت سوخت
اندازهگیری جریان جریان الکتریکی آمپرمتر، ترانس جریان کنترل تغذیه الکتریکی پمپها و موتورها
اندازهگیری دبی حجم یا جرم سیال فلومتر مغناطیسی، اولتراسونیک کنترل جریان گاز و مایع در خطوط فرآیندی
اندازهگیری دما حرارت ترموکوپل، RTD، ترانسمیتر دما کنترل دما در کورهها و خطوط انتقال
اندازهگیری فشار فشار سیال یا گاز گیج فشار، ترانسمیتر، سوئیچ فشار پایش فشار خطوط لوله و مخازن
اندازهگیری سطح ارتفاع مایع لولگیج، لولسوئیچ، سنسور راداری کنترل سطح در مخازن سوخت و آب
⸻
لیست قیمت و فروش تجهیزات اندازهگیری
قیمت تجهیزات اندازهگیری بسته به نوع، دقت، برند، و ردهی صنعتی آن متفاوت است.
در صنعت سوخت، به دلیل حساسیت بالا، معمولاً از تجهیزات حرفهای و ضدانفجار استفاده میشود که قیمت بالاتری نسبت به مدلهای عمومی دارند.
میانگین محدوده قیمتها به صورت تقریبی به شرح زیر است:
•آنالایزر گاز: از ۳۰ تا ۳۰۰ میلیون تومان
•فلومترها: از ۱۰ تا ۱۵۰ میلیون تومان بسته به نوع و قطر لوله
•ترانسمیتر دما و فشار: از ۵ تا ۵۰ میلیون تومان
•گیج فشار صنعتی: بین ۱ تا ۵ میلیون تومان
•لولسوئیچ و سنسور سطح: از ۳ تا ۴۰ میلیون تومان
در زمان خرید، توجه به اصالت کالا، گواهی کالیبراسیون و خدمات فنی پس از فروش اهمیت بسیار بالایی دارد. فروشگاههای تخصصی ابزار دقیق صنعت سوخت معمولاً تمام این خدمات را به مشتریان صنعتی ارائه میدهند.
⸻
سوالات متداول (FAQ)
تجهیزات اندازهگیری در صنعت سوخت چه نقشی دارند؟
این تجهیزات دادههای حیاتی مانند فشار، دما، سطح و ترکیب گاز را اندازهگیری میکنند تا فرآیندها به صورت ایمن و بهینه انجام شوند.
آیا تجهیزات اندازهگیری نیاز به سرویس یا کالیبراسیون دارند؟
بله، برای اطمینان از صحت عملکرد، باید بهصورت دورهای کالیبره و سرویس شوند.
چه تجهیزاتی برای اندازهگیری دبی مناسبتر هستند؟
فلومترهای مغناطیسی و اولتراسونیک به دلیل دقت بالا و مقاومت در برابر خوردگی برای صنایع سوخت گزینههای ایدهآلی هستند.
آیا میتوان از تجهیزات معمولی در محیطهای گازی استفاده کرد؟
خیر، تجهیزات باید دارای گواهی ضدانفجار (Explosion Proof) و مناسب برای محیطهای خطرناک باشند.
چه عواملی بر دقت تجهیزات اندازهگیری تأثیر میگذارند؟
کیفیت ساخت، نحوه نصب، شرایط محیطی، و کالیبراسیون صحیح از مهمترین عوامل هستند.
⸻
جمعبندی نهایی
تجهیزات اندازهگیری در صنعت سوخت نقش محوری در پایش، ایمنی و کنترل فرآیندها دارند. از خطوط انتقال گاز و نفت گرفته تا مخازن ذخیرهسازی و پالایشگاهها، هیچ بخش حساسی بدون ابزار دقیق اندازهگیری قابلاعتماد نیست.
با انتخاب درست و اصولی این تجهیزات، میتوان از بروز خطا، اتلاف منابع، کاهش بهرهوری و حوادث خطرناک جلوگیری کرد.
بنابراین، سرمایهگذاری در خرید تجهیزات اندازهگیری دقیق، در حقیقت سرمایهگذاری برای پایداری و ایمنی سیستمهای حیاتی صنعت سوخت است.
