سیستمهای فیلتراسیون و فیلترهای صنعتی سوخت (Fuel Filtration Systems & Strainers)، خط مقدم دفاع از سلامت ماشینآلات، توربینهای نیروگاهی و ابزار دقیق جایگاهها در برابر ناخالصیها هستند. شرکت سیال گستر صنعت انرژی (SGS) بهعنوان اولین سازنده تخصصی سوخترسان سیار در ایران و تأمینکننده تجهیزات صنعت نفت، کاملترین سبد انواع صافیها و استرینرهای بالادستی (Strainers)، فیلتر سپراتورهای جداکننده آب و امولسیون (Water Separators / Coalescers)، کارتریجهای حذف ذرات معلق (۲ تا ۳۰ میکرون) و هوزینگهای صنعتی تحت فشار را طراحی، تولید و عرضه میکند. تمامی سیستمهای فیلتراسیون ارائهشده در این بخش، بر اساس اصول مهندسی «افت فشار (Delta P)» و سازگاری شیمیایی با فرآوردههای هیدروکربنی (بنزین، گازوئیل، سوخت جت و روانکارها) طراحی شدهاند تا سوختی ۱۰۰٪ خالص، بدون رطوبت و عاری از هرگونه ذرات جامد را به ناوگان شما تحویل دهند.
در نسل جدید موتورهای دیزلی و بنزینی، از سیستمهای تزریق سوخت با فشار فوقالعاده بالا نظیر کامانریل (Common Rail) و انژکتورهای پیزوالکتریک استفاده میشود. در این سیستمها، سوخت با فشاری بین ۱۸۰۰ تا ۲۵۰۰ بار از مجاری بسیار میکروسکوپی به داخل سیلندر پاشش میشود.
سوختهایی که از مخازن انبار، پالایشگاهها یا جایگاهها دریافت میکنید، به دلیل تنفس مخازن در شبانهروز و فرسودگی خطوط لوله، همواره حاوی دو دشمن مرگبار هستند: ۱. آب آزاد و امولسیون (رطوبت کندانسشده)، ۲. ذرات معلق جامد (زنگزدگی، شن، براده و لجنهای هیدروکربنی).
ورود کوچکترین ذره آب به داخل سوزن انژکتور در فشار ۲۵۰۰ بار، باعث ایجاد پدیده کاویتاسیون، خوردگی اسیدی، ذوب شدن نوک سوزن و توقف کامل ماشینآلات میلیاردی شما میشود. ما در دپارتمان مهندسی پایپینگ سیال گستر صنعت انرژی (SGS)، فیلتراسیون را یک «هزینه مصرفی» نمیدانیم، بلکه آن را یک سرمایهگذاری بیمهای و پدافندی برای تجهیزات شما میدانیم.
یکی از بزرگترین اشتباهات فنی در پروژهها، استفاده از یک فیلتر تکمرحلهای برای تمام وظایف است! برای دستیابی به سوخت استاندارد و جلوگیری از سوختن الکتروپمپها، سیستم فیلتراسیون باید در ۳ لایه مهندسیشده پیادهسازی شود:

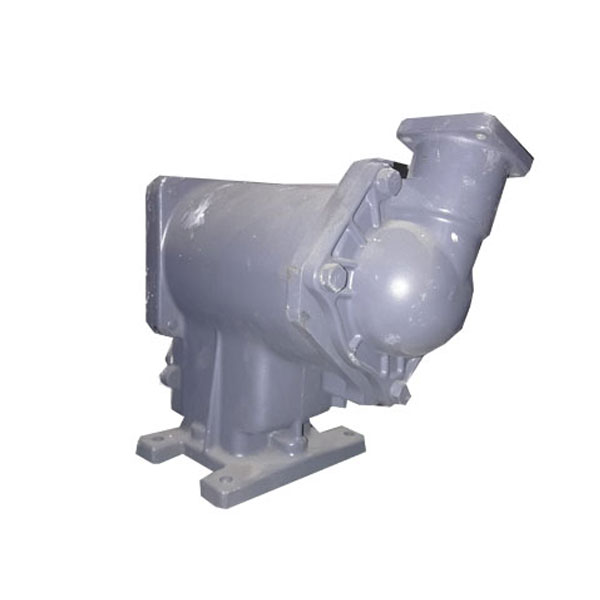

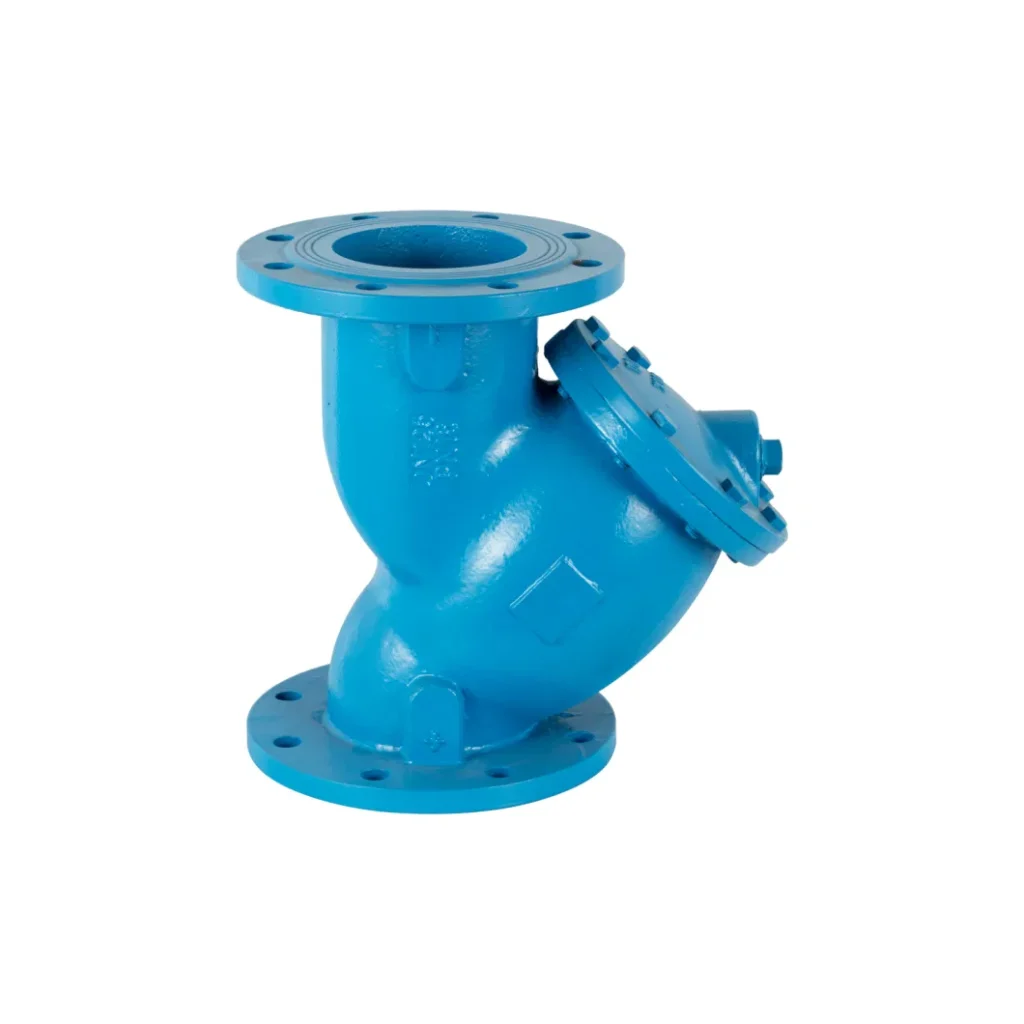

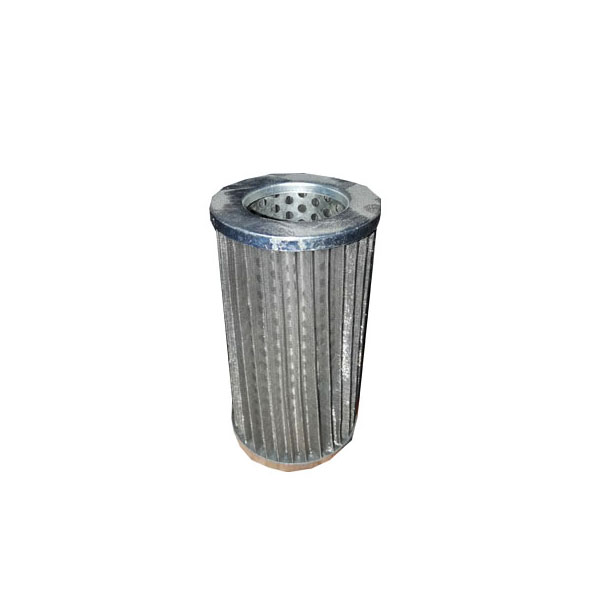

مرحله اول – استرینرها و صافیهای توری درشت (Pre-Filtration / Strainers): این تجهیزات که معمولاً دارای توریهای استنلس استیل با مش ۱۰۰ تا ৫০০ میکرون هستند، حتماً باید قبل از ورودی پمپها و فلومترها نصب شوند. وظیفه استرینر، شکار سنگریزهها، قطعات بزرگ زنگزدگی، مهرهها یا برادههای جوشکاری لولههاست تا پروانه پمپ شناور یا چرخدندههای حساس لیتر شمار سوخت قفل نکنند و نشکنند.

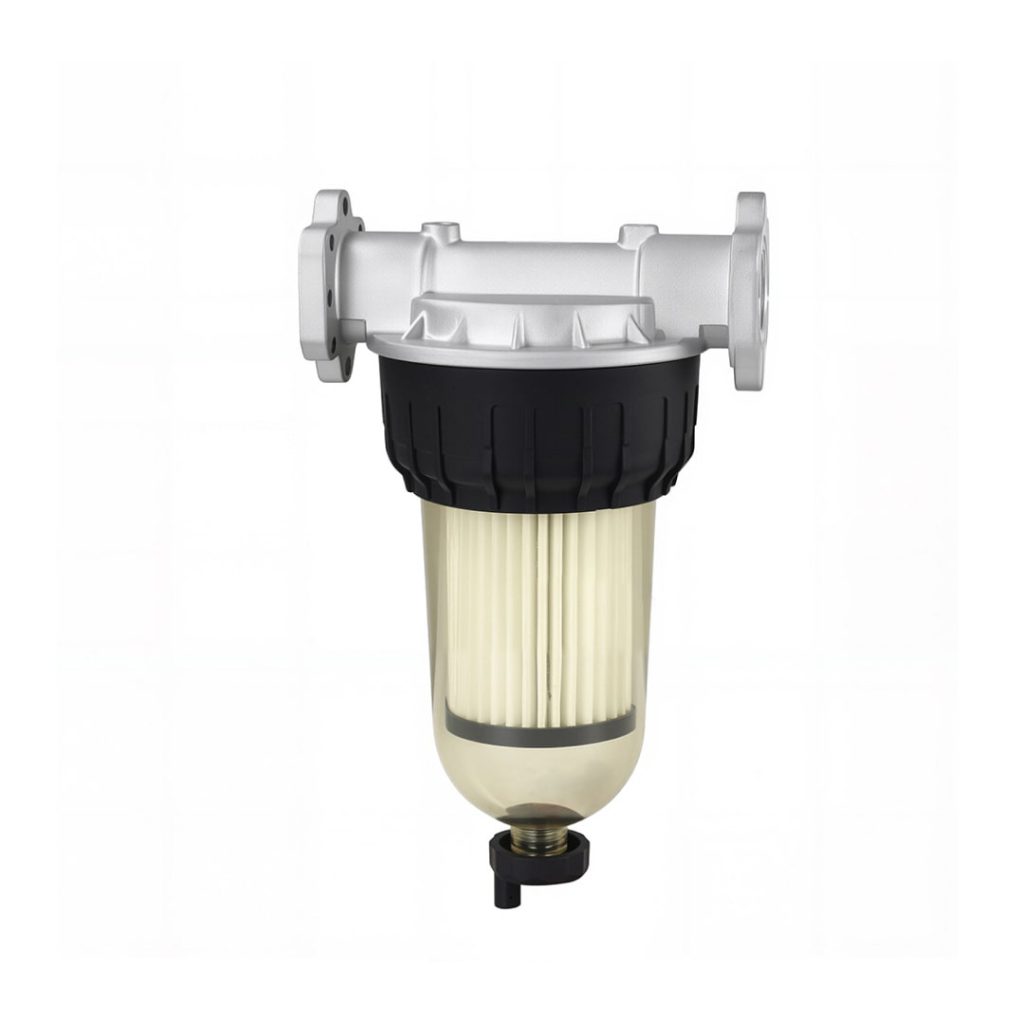

مرحله دوم – فیلترهای جداکننده آب و کوئلسر (Water Separation / Coalescers): این فیلترها در بخش خروجی (پرفشار) پمپ نصب میشوند. الیاف خاص المنت کوئلسر، قطرات میکروسکوپی و پنهان آب مخلوط در گازوئیل یا بنزین را به یکدیگر چسبانده و به قطرات بزرگتر و سنگین تبدیل میکنند. این قطرات به دلیل چگالی بیشتر، در پیاله شفاف یا کف هوزینگ تهنشین شده و آب به طور ۱۰۰ درصد از سوخت جدا میشود.
مرحله سوم – فیلترهای میکرونی حذف ذرات (Fine Particulate Filtration): در آخرین لایه، سوخت از المنتهای سلولزی، الیاف شیشهای (Microglass) یا اسپینآن (Spin-on) با دقت بسیار بالا عبور میکند. این فیلترها تمام ناخالصیهای ریز، لجنهای باکتریایی و ذرات معلق را با دقتهای ۲، ۵، ۱۰ یا ۳۰ میکرون (متناسب با حساسیت موتور خودرو یا توربین) به دام میاندازند و سوختی زلال و شفاف را تحویل میدهند.
در انتخاب سیستم فیلتراسیون برای صنایع حساس مانند دیزل ژنراتورهای نیروگاهی یا سوخترسانی هوایی، شناخت تفاوت این دو تکنولوژی حیاتی است:
فیلترهای کوئلسر و سپراتور (Coalescing Separators): این المنتها آب را به صورت مداوم از سوخت جدا کرده و در حوضچه پایینی هوزینگ جمع میکنند. اپراتور میتواند با باز کردن شیر تخلیه در کف فیلتر، آبهای جمعشده را تخلیه کند. این مدل بهترین انتخاب برای گازوئیل، بنزین جایگاهی و مخازن انبار است، زیرا المنت در اثر آبگیری مسدود نمیشود و عمر طولانی دارد.
فیلترهای مانیتور جاذب آب (Water Absorption / Monitor Cartridges): در سوخت هواپیما، بالگرد (Jet-A / AVGAS) و سوخترسانی فوقحساس، حتی یک قطره آب نباید از فیلتر عبور کند! المنتهای جاذب آب حاوی پلیمرهای فوقجاذبی هستند که به محض تماس با آب، آن را جذب کرده و شدیداً متورم (باد) میکنند. اگر توده بزرگی از آب وارد فیلتر شود، الیاف متورمشده مسیر جریان سوخت را به طور کامل قفل و مسدود میکنند تا سوخت آبدار وارد باک هواپیما نشود!
چرا هوزینگ فیلترهای تولیدی در کارخانجات SGS نسبت به نمونههای کارگاهی کارایی بالاتری دارند؟ راز آن در «مهندسی سطح مقطع الیاف» است.
هر فیلتری که در مسیر لوله نصب میشود، مقاومت هیدرولیکی ایجاد میکند که به آن «افت فشار اولیه (Initial Delta P)» میگویند. اگر پیمانکار برای یک خط لوله پرظرفیت متصل به دیسپنسر سوخت هایفلو، یک هوزینگ کوچک یا المنت ضعیف انتخاب کند، افت فشار به شدت بالا میرود. این موضوع باعث ایجاد پدیده کاویتاسیون (خلاء و تشکیل حبابهای بخار) در الکتروپمپ شده، صدای کوبش شدیدی در لولهها ایجاد میکند و پروانه پمپ را در کمتر از چند هفته ذوب و خرد میکند!
راهکار SGS: ما سطح مقطع المنتها و ابعاد هوزینگهای ۱ تا ۴ اینچ خود را به گونهای محاسبه میکنیم که افت فشار اولیه در حداکثر دبی جریان، از ۰.۵ بار (حدود ۷ PSI) تجاوز نکند. همچنین با نصب یک گیج اختلاف فشار (Delta P Gauge) روی بدنه، تکنسین دقیقاً متوجه زمان اشباع شدن فیلتر و نیاز به تعویض کارتریج میشود.
| سری و نوع سیستم فیلتراسیون | دقت فیلتراسیون (میکرون) | راندمان حذف آب | محدوده دبی کاری (LPM) | متریال المنت و بدنه | کاربردها و بازارهای هدف |
| استرینر و صافی بالادست (Strainer) | ۱۰۰ الی ৫০০ میکرون | ندارد (فقط ذرات درشت) | ۵۰ الی ۱,۰۰۰ | توری استیل ۳۱۶ / چدن یا چدن داکتیل | نصب قبل از پمپها و لیترشمارها جهت مهار براده و شن |

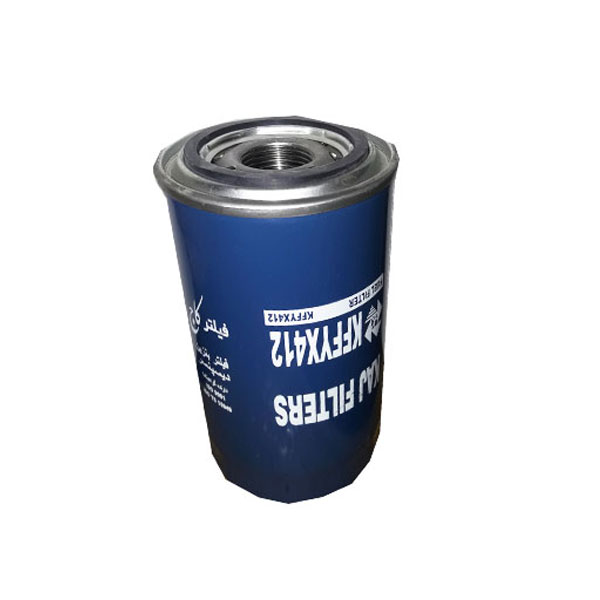

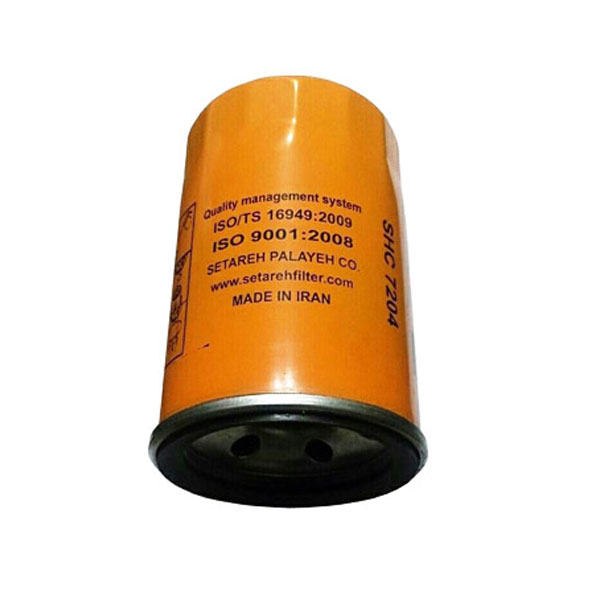

| فیلتر اسپینآن کارگاهی (Spin-On) | ۱۰ و ۳۰ میکرون | تا ۸۵٪ (در مدلهای آبگیر) | ۳۰ الی ۱۰۰ | الیاف سلولزی / بدنه قوطی فلزی یکپارچه | نصب روی تلمبههای کارگاهی، وانتهای سوخترسان و مزارع |
| هوزینگ فیلتر سپراتور (Coalescer) | ۲، ۵ و ۱۰ میکرون | ۱۰۰٪ آب آزاد و امولسیون | ۶۰ الی ۵۰۰ | الیاف شیشهای (Microglass) / بدنه فولاد A516 | خطوط توزیع جایگاهها، دیزل ژنراتورها و معادن |
| فیلتر مانیتور جاذب آب (Aviation) | ۱ و ۵ میکرون | جذب کامل و قفل مسیر جریان | ۵۰ الی ۳۰۰ | الیاف سوپرجاذب (SAP) / هوزینگ استیل ۳۱۶L | سوختگیری بالگرد، هواپیما (Jet-A / AVGAS) و بنزین پرواز |
| پکیج فیلتراسیون سیار شاسیدار | ۵ و ۱۰ میکرون | ۱۰۰٪ آبگیر و ذرات | ۴۰ الی ۸۰ | ادغام هوزینگ + پمپ ۱۲/۲۴/۲۲۰ ولت + شاسی | استقرار روی مخزن سوخت قابل حمل در معادن و پروژهها |
| سیستم پالایش مخازن (Kidney Loop) | ۲ و ۵ میکرون | ۱۰۰٪ آبگیر و لجنگیر | ۵۰ الی ۲۰۰ | پکیج گردش مداوم سوخت (پمپ + فیلتر دوبل) | تصفیه سوختهای راکد و فاسدشده در مخازن ژنراتورها و انبارها |
مهندسان شرکت سیال گستر صنعت انرژی (SGS) هشدار میدهند که استفاده از هوزینگهای معمولی گازوئیل برای تصفیه بنزین، یک تخلف پرخطر و مرگبار است!
بنزین، سوختهای هوایی و الکلها سیالاتی به شدت خشک، فرار و شدیداً مشتعل هستند. عبور بنزین با سرعت و فشار بالا از داخل منافذ میکرونی المنت، بار الکترواستاتیک (الکتریسیته ساکن) بسیار شدیدی تولید میکند.
اگر هوزینگ فیلتر دارای سیستم تخلیه الکتریسیته ساکن نباشد، این بار الکتریکی به صورت جرقه درون محفظه تخلیه شده و باعث انفجار جایگاه میشود.
تمامی هوزینگهای فیلتر بنزین و حلال در شرکت SGS، الزاماً با پورت اتصال زمین (ارتینگ – Earth Lug)، المنتهای مجهز به الیاف کربنی هدایتکننده الکتریسیته (Anti-Static) و واشرهای وایتون (Viton) ضدخوردگی تولید میشوند.
بازار تجهیزات صنعتی پر از فیلترهای تقلبی و کارتریجهای بیکیفیتی است که الیاف آنها در فشار بالا پاره شده و تمام آلودگیها را به صورت یکجا وارد انژکتور ماشینآلات میکنند. مزایای تأمین تجهیزات فیلتراسیون از دپارتمان مهندسی SGS عبارتاند از:
طراحی اختصاصی هوزینگها بر اساس استاندارد ASME: ما هوزینگهای تحت فشار ۱ تا ۴ اینچ خود را بر اساس استاندارد مخازن تحت فشار (ASME BPVC Section VIII) از ورقهای فولاد کربنی آلیاژی یا استیل ۳۱۶L با جوشکاری اتوماتیک تولید کرده و تحت تست هیدرواستاتیک ۱۵ بار قرار میدهیم.
تضمین اصالت المنتهای جهانی: ما اصالت و کیفیت المنتهای وارداتی از برندهای معتبر نظیر Donaldson، Parker Velcon، PIUSI و Gespasa را به همراه المنتهای باکیفیت تولیدی SGS تضمین میکنیم.
تأمین دائمی کارتریجهای مصرفی: فیلتر یک قطعه مصرفی است. ما تمامی المنتهای ۵، ۱۰ و ۳۰ میکرون، المنتهای کوئلسر آبگیر، و ست اورینگها و واشرهای هوزینگ را به صورت دائمی در انبار موجود داریم تا خط لوله پروژه شما هرگز معطل قطعه نماند.
تلفیق با سیستمهای پمپاژ و ابزار دقیق: توانمندی منحصربهفرد ما، ادغام سیستمهای فیلتراسیون با انواع الکتروپمپها، لیترشمارها و سنسورهای فشار نظیر ترانسمیتر فشار مدکو مدل MDCT5 جهت پایش هوشمند گرفتگی فیلتر در اتاق کنترل (PLC) است.
استعلام قیمت روز، سفارش پروژهای و صدور پیشفاکتور رسمی شرکتی:
چه برای محافظت از ناوگان تریلیها و ماشینآلات معدنی خود به دنبال خرید هوزینگهای سپراتور آبگیر گازوئیل باشید، و چه برای تجهیز سیستم سوخترسانی هوایی یا نیروگاه پروژه خود به فیلترهای مانیتور و کوئلسر استیل نیاز داشته باشید، شرکت سیال گستر صنعت انرژی (SGS) آماده خدمترسانی است. جهت دریافت مشاوره مهندسی پایپینگ، انتخاب دقت میکرونی و صدور پیشفاکتور رسمی شرکتی، با واحد مهندسی فروش SGS تماس حاصل فرمایید.
گازوئیلهای مدرن (بهویژه سوختهای حاوی بایودیزل) محیطی عالی برای رشد میکروارگانیسمها، قارچها و باکتریهای هیدروکربنخوار هستند؛ اما این باکتریها برای رشد و تکثیر، الزاماً به وجود آب (رطوبت) در کف مخزن نیاز دارند! وقتی آب کندانسشده در مخزن انبار یا دیزل ژنراتور جمع میشود، این باکتریها در مرز میان آب و گازوئیل تکثیر شده و تودههای لجن زیستی (Bio-Sludge) و کپک سیاه تولید میکنند. این لجنها به سرعت توری استرینرها و فیلترهای کل شبکه را کیپ میکنند. استفاده از فیلتر سپراتور کوئلسر SGS و آبگیری مداوم سوخت، با حذف آب، چرخه زندگی این باکتریها را برای همیشه نابود میکند.
زمان تعویض فیلتر به ۳ روش استاندارد در پروژهها تشخیص داده میشود: ۱. گیج اختلاف فشار (Delta P): مطمئنترین روش، پایش گیج اختلاف فشار نصبشده روی هوزینگ فیلتر است. هنگامی که عقربه گیج به دلیل اشباع شدن منافذ الیاف، اختلاف فشاری معادل ۰.۷ الی ۱ بار (۱۰ الی ۱۵ PSI) را نشان دهد، المنت باید بلافاصله تعویض شود. ۲. افت محسوس دبی: اگر تکنسین متوجه شود که سرعت خروجی سوخت از نازل سوخت گیری اتوماتیک یا دیسپنسر به شدت کاهش یافته است. ۳. سرویس دورهای زمانی: در دیزل ژنراتورهای اضطراری (حتی در صورت کارکرد کم)، کارتریجها باید حداکثر هر ۶ ماه تا ۱ سال یکبار تعویض شوند، زیرا الیاف سلولزی در تماس طولانی با سوخت کیفیت خود را از دست میدهند.
به هیچ عنوان! المنتهای فیلتراسیون میکرونی (۲، ۵، ۱۰ و ۳۰ میکرون) از الیاف سلولزی، فایبرگلاس یا کاغذهای رزیندار با منافذ بسیار ریز و مهندسیشده ساخته شدهاند. وقتی شما این المنتها را با بنزین میشویید یا با کمپرسور باد (فشار هوا) تمیز میکنید، ساختار میکروسکوپی الیاف پاره شده و کانالهای درشتی در فیلتر ایجاد میشود. در ظاهر فیلتر تمیز شده و دبی بالا میرود، اما در واقع فیلتر کاملاً از کار افتاده و تمام ذرات مخرب را به طور مستقیم به سمت سوزن انژکتور ماشینآلات هدایت میکند! این المنتها یکبارمصرف بوده و حتماً باید با کارتریج نو جایگزین شوند (تنها استرینرهای توری استیل با مش درشت ۱۰۰ تا ৫০০ میکرون قابل شستشو هستند).
در اصول مهندسی تاسیسات نیروگاهی، نصب ۲ مجموعه فیلتراسیون توصیه میشود: ۱. در مسیر پرکن مخزن روزانه (Transfer Line): نصب یک هوزینگ فیلتر سپراتور آبگیر (۱۰ میکرون) در خروجی پمپ انتقال از مخزن اصلی به مخزن روزانه؛ این کار تضمین میکند سوختی که وارد Day Tank میشود کاملاً تمیز و بدون آب است. ۲. در مسیر رفت به موتور (Feed Line): نصب فیلتر نهایی دقیق (۲ یا ۵ میکرون) قبل از ورودی پمپ سوخترسان خودِ موتور دیزل ژنراتور؛ این فیلتر به عنوان آخرین سد دفاعی از سوزن انژکتورها در برابر ذرات احتمالی جداشده از لولههای داخلی مخزن محافظت میکند.
