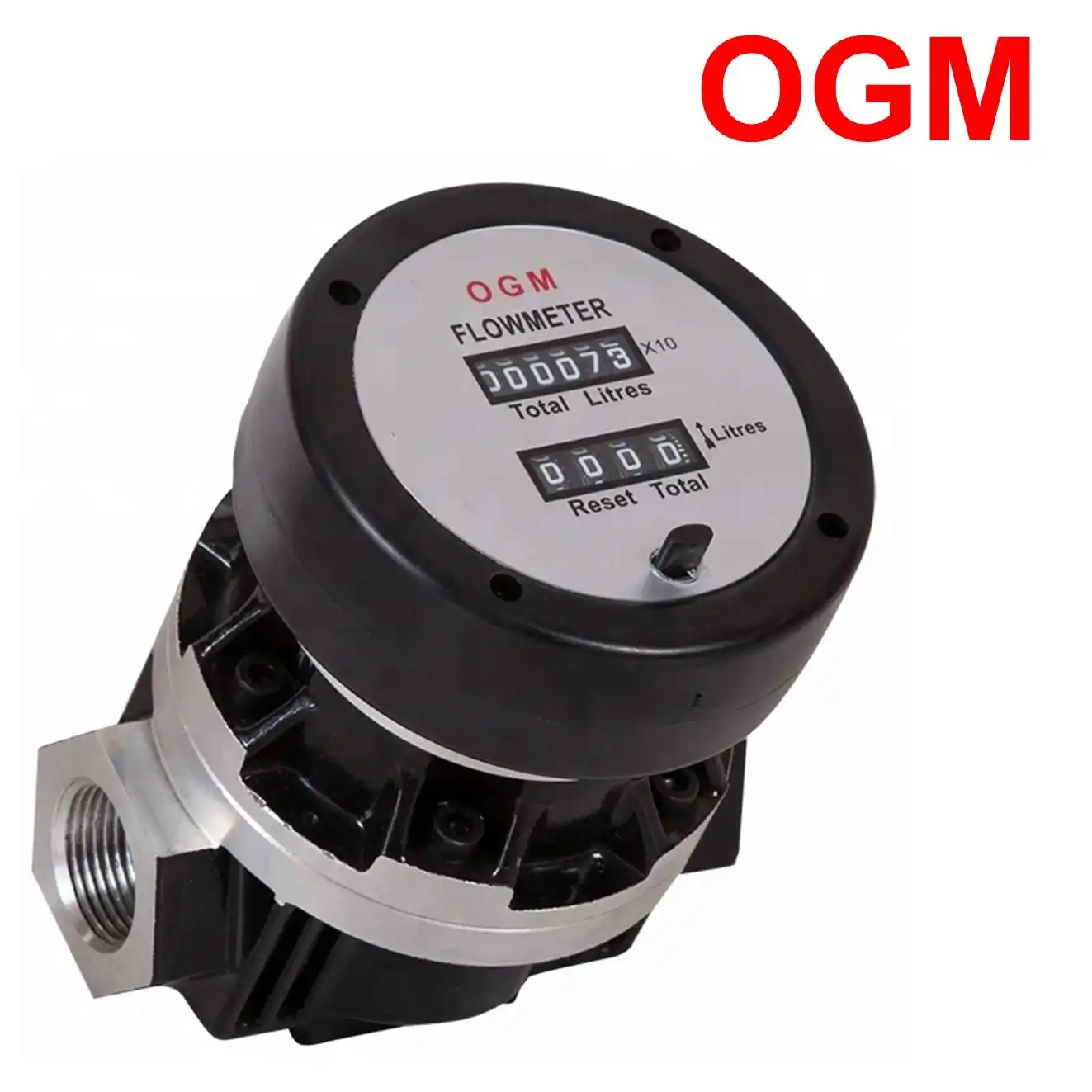

لیتر شمار مکانیک چرخ دنده ای ۲ اینچ SGS مدل OGM۵۰

لیتر شمار OGM-50، یکی از دقیق‌ترین، جان‌سخت‌ترین و کارآمدترین تجهیزات دبی‌سنجی بر مبنای تکنولوژی «جابجایی مثبت» (Positive Displacement – Oval Gear) است که توسط شرکت سیال گستر صنعت انرژی (SGS) تأمین و عرضه می‌شود. این فلومتر صنعتی با سایز اتصال ۲ اینچ (DN50)، به دلیل عدم حساسیت به تغییرات ویسکوزیته و افت فشار ناچیز، گزینه‌ای بی‌رقیب برای اندازه‌گیری حجم حجم عبوری گازوئیل، بنزین، نفت سفید و طیف وسیعی از روغن‌های روانکار و غلیظ در خطوط لوله و پایانه‌های بارگیری به شمار می‌رود.

• برند و مدل: سری صنعتی OGM-50 (عرضه‌شده با گواهی کالیبراسیون و تضمین اصالت SGS)

• مکانیزم اندازه‌گیری: چرخ‌دنده‌ای بیضوی (Oval Gear Positive Displacement) با تکرارپذیری فوق‌العاده

• سایز اتصالات (Line Size): ۲ اینچ استاندارد (DN50) – قابلیت اتصال به صورت رزوه ای (NPT/BSP) یا فلنجی

• محدوده دبی جریان (Flow Rate): ۳۰ الی ۳۰۰ لیتر در دقیقه (توزیع پرظرفیت و سریع در صنایع سنگین)

• دقت اندازه‌گیری (Accuracy): ۰.۵± درصد (یکی از پایدارترین تکنولوژی‌ها در سیالات رقیق و غلیظ)

• متریال بدنه و روتور: بدنه آلومینیوم دایکاست سنگین با چرخ‌دنده‌های PPS (پلیمر صنعتی) یا استنلس استیل

• نوع نمایشگر و خروجی: نمایشگر مکانیکی (کنتور عددی) یا نمایشگر دیجیتال با خروجی پالس (Pulse Output) و ۴-۲۰ میلی‌آمپر

• الزام نصبی: نیازمند نصب فیلتر و صافی سوخت (Strainer) در بالادست جهت محافظت از دندانه‌ها

اندازه‌گیری بدون خطا در سیالات سبک و سنگین با لیتر شمار OGM-50

در مدیریت پایانه‌های سوخت‌رسانی، کارخانجات روغن‌سازی، مجتمع‌های پتروشیمی و خطوط بارگیری تانکرهای جاده‌ای، داشتن یک کنتور دقیق که بتواند حجم سیال عبوری را با کمترین ضریب خطا ثبت کند، مرز میان سود و زیان مالی است. تجهیزات دبی‌سنجی در دسته ابزار دقیق و اندازه‌گیری جریان به مدل‌های مختلفی تقسیم می‌شوند؛ اما زمانی که با حجم بالایی از سیال (تا ۳۰۰ لیتر در دقیقه) در سایز لوله ۲ اینچ مواجه هستیم، لیتر شمار OGM-50 به عنوان یک راهکار استاندارد و اثبات‌شده در سراسر جهان شناخته می‌شود.

این فلومتر به دلیل طراحی ارگونومیک و استحکام مکانیکی بالا، توانایی کار در شرایط سخت کارگاهی، محیط‌های مرطوب، و در مجاورت ارتعاشات پمپ‌ها را داراست و به راحتی با سیستم‌های اتوماسیون صنعتی یکپارچه می‌گردد.

برتری مطلق مکانیزم «چرخ‌دنده بیضوی» (Oval Gear) نسبت به توربینی

بسیاری از کاربران در زمان خرید، بین فلومترهای توربینی و چرخ‌دنده‌ای (OGM) دچار تردید می‌شوند. تفاوت این دو تکنولوژی در نحوه برخورد با «ویسکوزیته (غلظت) سیال» است:

• در فلومترهای توربینی: چرخش پروانه وابستگی شدیدی به روانی سیال دارد؛ اگر سیال کمی غلیظ باشد (مانند گازوئیل در سرمای شدید زمستان یا انواع روغن و واسکازین)، پروانه توربین دچار اصطکاک شده و خطای اندازه‌گیری به شدت افزایش می‌یابد.

• در لیتر شمار چرخ‌دنده‌ای OGM-50: مکانیزم بر اساس جابجایی مثبت (Positive Displacement) است. درون محفظه این فلومتر، دو چرخ‌دنده بیضوی شکل به صورت متناوب و با تلرانس بسیار دقیق درگیر هستند. با عبور هر پیمانه مشخص از سیال، این چرخ‌دنده‌ها یک دور کامل می‌چرخند. بنابراین، چه سیال شما بنزین کاملاً رقیق باشد و چه روغن هیدرولیک غلیظ، حجم جابجا شده در هر دور چرخش کاملاً ثابت است و دقت دستگاه (خطای زیر ۰.۵ درصد) در تمام شرایط حفظ می‌شود.

هشدار مهندسی؛ الزامات حیاتی در نصب و نگهداری OGM-50

برای اینکه لیتر شمار OGM-50 حداکثر طول عمر مفید را داشته باشد و دچار استهلاک زودهنگام نشود، رعایت ۲ اصل فنی در زمان نصب توسط تیم پایپینگ الزامی است:

1. نصب صافی (Strainer) الزامی است: با توجه به فاصله بسیار کم و میکروسکوپی میان دندانه‌های چرخ‌دنده بیضوی و دیواره داخلی محفظه، ورود کوچک‌ترین ذرات جامد (مانند براده‌های جوشکاری، شن، زنگ‌زدگی لوله یا ذرات معلق مخزن) باعث گیر کردن دندانه‌ها، قفل شدن شفت و در نهایت شکستن چرخ‌دنده‌ها می‌شود. نصب یک فیلتر و صافی سوخت با مش (توری) استاندارد در فاصله متناسب قبل از ورودی فلومتر، شرط اصلی کارکرد صحیح و حفظ گارانتی دستگاه است.

2. جلوگیری از ورود هوا و ضربه قوچ: ورود ناگهانی هوا به همراه سیال با فشار بالا (Water Hammer)، باعث چرخش با دور فوق‌العاده شدید و بدون روانکاری چرخ‌دنده‌ها شده و یاتاقان‌ها را تخریب می‌کند. خط لوله باید پیش از استارت، کاملاً هواگیری شود.

جدول مشخصات فنی و مهندسی لیتر شمار OGM-50

کاربردهای گسترده در صنایع و پایانه‌های بارگیری

توانایی کارکرد در سیالات متنوع و سایز کاربردی ۲ اینچ، مدل OGM-50 را به یکی از محبوب‌ترین فلومترهای صنعتی در بخش‌های زیر تبدیل کرده است:

• پایانه‌ها و مخازن ذخیره سوخت: اندازه‌گیری دقیق حجم گازوئیل و بنزین در زمان بارگیری تانکرهای جاده‌ای یا تخلیه به مخازن جایگاه در اتصال با انواع دیسپنسر سوخت.

• صنایع روانکار و روغن‌سازی: پایش دبی و حجم انواع روغن‌های موتور، روغن هیدرولیک، واسکازین و روغن‌های حرارتی در خطوط پرکن و بسته‌بندی کارخانجات.

• سوخت‌رسانی دریایی و اسکله‌ها: نصب در مسیر سوخت‌گیری قایق‌ها، لنج‌ها و شناورها جهت محاسبه دقیق سوخت تحویلی.

• معادن روباز و پروژه‌های عمرانی: اندازه‌گیری حجم سوخت مصرفی ماشین‌آلات سنگین معدنی در ایستگاه‌های توزیع مرکزی یا سوار بر مخزن سوخت قابل حمل.

• یکپارچه‌سازی با اتوماسیون: استفاده از مدل‌های دیجیتال پالس‌دار برای اتصال به سیستم‌های تانک مانیتورینگ و سامانه‌های هوشمند FMS.

تضمین اصالت، کالیبراسیون و صدور پیش‌فاکتور رسمی در SGS:

هر دستگاه فلومتر لیتر شمار OGM-50 که توسط شرکت سیال گستر صنعت انرژی (SGS) تأمین و عرضه می‌شود، پیش از تحویل در آزمایشگاه ابزار دقیق تحت تست عملکرد، بررسی سلامت چرخ‌دنده‌ها و کالیبراسیون دقیق با ضریب خطای زیر ۰.۵ درصد قرار می‌گیرد. مهندسان ما با بررسی سیال پروژه شما (بنزین، گازوئیل یا روغن)، بهترین متریال چرخ‌دنده (PPS یا استیل) را پیشنهاد می‌دهند. جهت مشاوره مهندسی و صدور پیش‌فاکتور رسمی شرکتی، با دپارتمان فروش SGS تماس حاصل فرمایید.

سوالات متداول (FAQ)

• چرا نصب صافی (Strainer) قبل از لیتر شمار OGM-50 تا این حد اجباری و حیاتی است؟

در مکانیزم چرخ‌دنده بیضوی، دندانه‌ها با فاصله بسیار میکروسکوپی و میلی‌متری درون محفظه می‌چرخند تا هیچ‌گونه سیالی بدون شمرده شدن از کنار آن‌ها فرار نکند. اگر حتی یک ذره کوچک زنگ‌زدگی لوله، ماسه یا براده جوشکاری همراه با سوخت وارد دستگاه شود، بین دندانه‌ها و دیواره گیر کرده و باعث قفل شدن ناگهانی روتور و شکستن چرخ‌دنده‌ها می‌شود. نصب صافی با مش استاندارد در ورودی فلومتر، از این خسارت جلوگیری می‌کند.

• آیا لیتر شمار OGM-50 برای اندازه‌گیری انواع روغن‌های سنگین و غلیظ هم کارایی دارد؟

بله، اتفاقاً بزرگ‌ترین مزیت سری OGM نسبت به مدل‌های توربینی، عملکرد بی‌نظیر آن در سیالات غلیظ و با ویسکوزیته بالا است. از آنجا که مکانیزم کارکرد بر اساس جابجایی مثبت (پیمانه‌کردن فیزیکی سیال) است، غلظت بالای روغن نه‌تنها مانع کار دستگاه نمی‌شود، بلکه با آب‌بندی بهتر فواصل بین دندانه‌ها، دقت اندازه‌گیری دستگاه را در روغن‌های موتور، هیدرولیک و واسکازین افزایش می‌دهد.

• تفاوت مدل نمایشگر مکانیکی و مدل دیجیتال (پالس‌دار) OGM-50 در چیست؟

مدل مکانیکی دارای یک کنتور عددی (شبیه به شمارشگرهای قدیمی پمپ‌بنزین) است که نیازی به هیچ‌گونه برق یا باتری ندارد و برای کارگاه‌ها، معادن و مناطق دورافتاده که فقط به یک نمایشگر محلی نیاز دارند، عالی است. مدل دیجیتال مجهز به برد الکترونیکی و سنسور اثر هال (Hall Effect) است که علاوه بر نمایشگر دیجیتال، خروجی پالس (Pulse Output) و سیگنال ۴-۲۰ میلی‌آمپر تولید می‌کند؛ این مدل برای ارسال دیتای حجم سوخت به اتاق کنترل (PLC)، اینورتر پمپ یا نرم‌افزارهای مدیریت سوخت (FMS) استفاده می‌شود.

• در زمان خرید، چرخ‌دنده پلیمری (PPS) را انتخاب کنیم یا استنلس استیل؟

چرخ‌دنده‌های ساخته‌شده از پلیمر مهندسی PPS (پلی‌فنیلن سولفید) مقاومت شیمیایی بسیار بالایی داشته، وزن سبکی دارند (که با کمترین فشار سیال شروع به چرخش می‌کنند) و برای ۹۰ درصد کاربردها شامل بنزین، گازوئیل، نفت سفید و روغن‌های معمولی بهترین و اقتصادی‌ترین گزینه هستند. اما اگر سیال شما دارای دمای بسیار بالا (بالای ۸۰ درجه سانتی‌گراد)، فشار کاری سنگین، یا خاصیت خورندگی شدید شیمیایی است، توصیه مهندسان SGS استفاده از چرخ‌دنده‌های سفارشی از جنس استنلس استیل ۳۱۶ است.
