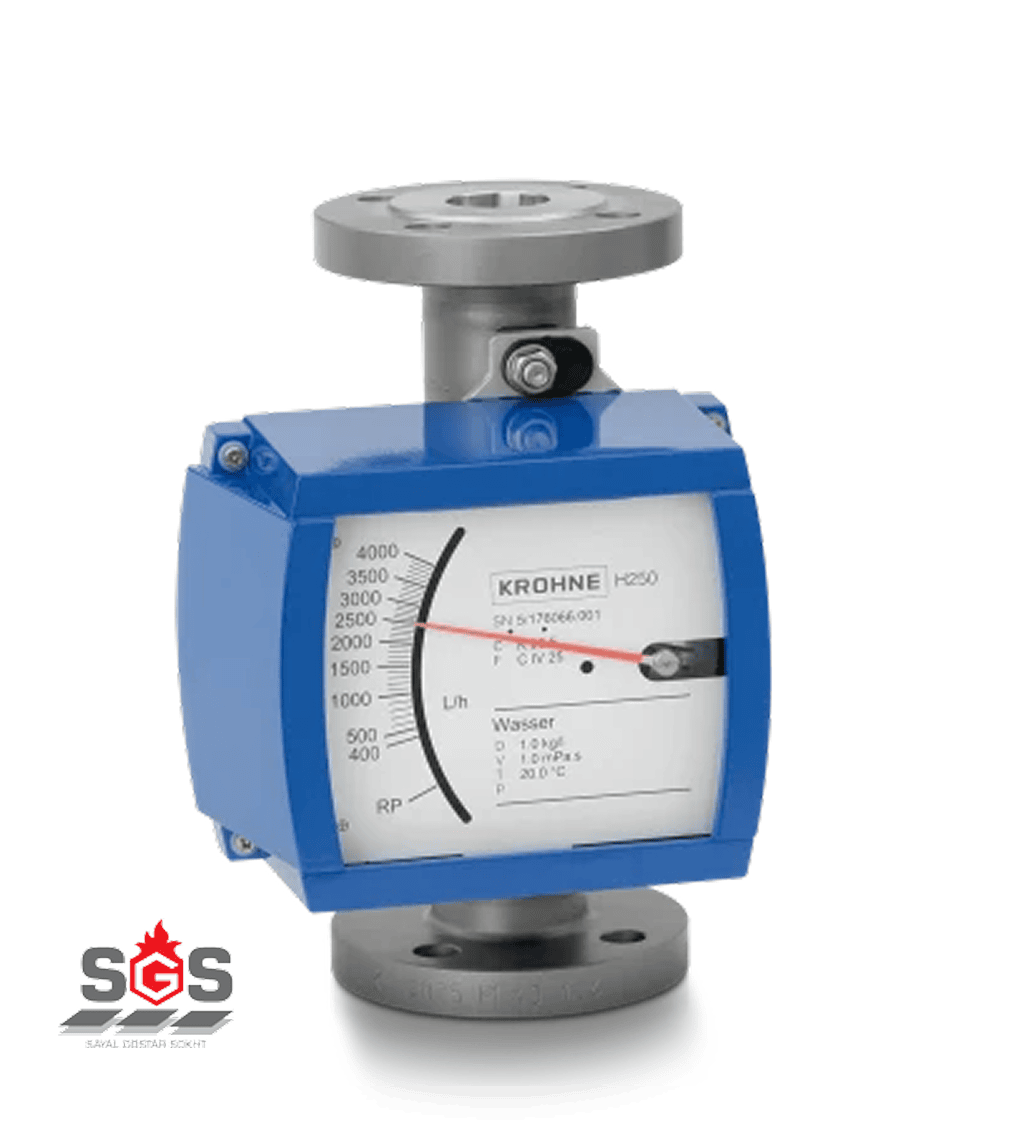

فلومتر عقربه ای کرونه H250RRM9

فلومتر عقربه‌ای کرونه مدل H250 RR M9 (KROHNE H250 Variable Area Flowmeter)، استاندارد طلایی جهان در اندازه‌گیری دبی لحظه‌ای مایعات، گازها و بخار بر مبنای تکنولوژی «سطح مقطع متغیر (Variable Area / Rotameter)» است که توسط کمپانی اصیل KROHNE آلمان طراحی و توسط شرکت سیال گستر صنعت انرژی (SGS) تأمین و تضمین اصالت می‌شود. بر خلاف روتامترهای شیشه‌ای شکننده، بدنه و بخش‌های در تماس با سیال (RR) در این فلومتر به صورت یکپارچه از استنلس استیل ۳۱۶L ساخته شده و توانایی تحمل فشارهای سنگین تا ۴۰ بار (و سفارشی تا ۱۰۰ بار) و دماهای سوزان تا ۳۰۰+ درجه سانتی‌گراد را داراست. اندیکاتور مکانیکی M9 از طریق کوپلینگ مغناطیسی ایزوله، موقعیت شناور را بدون هیچ‌گونه اتصال فیزیکی یا نیاز به حتی ۱ ولت برق، روی صفحه عقربه‌ای نمایش می‌دهد؛ محصولی ۱۰۰٪ ذاتاً ایمن، ضدانفجار و بی‌خطر برای حساس‌ترین خطوط مواد نفتی، اسیدها و حلال‌ها.

• برند و کشور سازنده: KROHNE (ساخت اورجینال آلمان / اروپا – عرضه با تضمین اصالت و سلامت در SGS)

• تکنولوژی اندازه‌گیری: سطح مقطع متغیر روتامتری (Variable Area Flowmeter) با شناور هدایت‌شونده استیل

• مکانیزم انتقال سیگنال: کوپلینگ مغناطیسی بدون آب‌بند (Sealless Magnetic Coupling) – صفر درصد احتمال نشتی

• نوع اندیکاتور و نمایشگر (M9): محلی عقربه‌ای (Dial Indicator) – کارکرد ۱۰۰٪ مکانیکی و مستقل از انرژی برق

• متریال بدنه و شناور (RR): استنلس استیل ۳۱۶L (مقاوم در برابر خوردگی شدید هیدروکربن‌ها، اسیدها و سیالات خورنده)

• دقت اندازه‌گیری (Accuracy): کلاس ۱.۶ درصد وفق استاندارد VDI/VDE 3513 (بسیار دقیق و باثبات در فرآیندهای صنعتی)

• تحمل شرایط محیطی مخرب: تحمل فشار کاری تا ۴۰ بار (حدود ۶۰۰ PSI) و دمای سیال از ۸۰- تا ۳۰۰+ درجه سانتی‌گراد

• سایز و نوع اتصالات: اتصالات فلنجی استاندارد از سایز ۱/۲ اینچ تا ۴ اینچ (DN15 to DN100 – فلنج ANSI / DIN)

• استاندارد ایمنی و HSE: ذاتاً ایمن (Intrinsically Safe) – مناسب جهت استقرار در مناطق پرخطر EX Zone 0 & 1

• کاربرد استراتژیک: اندازه‌گیری دبی پمپاژ در ایستگاه‌ها، تزریق مواد شیمیایی، خطوط بخار و هماهنگی با تانک مانیتورینگ

چرا روتامتر تمام استیل کرونه انتخاب اول پالایشگاه‌هاست؟

در بسیاری از فرآیندهای صنعتی نظیر تزریق حلال‌ها در پتروشیمی‌ها، خطوط سوخت‌رسانی به مشعل‌ها (بویلرها)، سیستم‌های خنک‌کاری و دوزینگ مواد شیمیایی، مهندسان نیاز دارند که مقدار دبی لحظه‌ای عبوری سیال را به صورت شفاف و در محل (Local Display) مشاهده کنند.

استفاده از روتامترهای شیشه‌ای یا پلاستیکی سنتی در این خطوط پرخطر، یک ریسک مهیب ایمنی (HSE) است! یک نوسان ناگهانی فشار (ضربه قوچ)، شوک حرارتی یا ضربه فیزیکی کوچک کافی است تا لوله شیشه‌ای روتامتر بترکد و سیالات قابل اشتعال نظیر بنزین، حلال یا اسید داغ به محیط سالن پاشش کنند.

تجهیزات مدرن در دسته ابزار دقیق و اندازه‌گیری جریان، برای مهار این خطر به متالورژی استیل روی آورده‌اند. فلومتر عقربه‌ای کرونه مدل H250 RR M9، به عنوان استاندارد جهانی و رفرنس روتامترهای فلزی شناخته می‌شود. با نصب این تجهیز تمام‌فلزی، خط لوله شما در برابر سنگین‌ترین تنش‌های هیدرولیکی، شوک‌های حرارتی و خوردگی شیمیایی بیمه شده و امنیت اپراتورها ۱۰۰٪ تضمین می‌گردد.

مکانیزم جادویی کوپلینگ مغناطیسی؛ عقربه‌ای که بدون سوراخ شدن لوله می‌چرخد!

یکی از شاهکارهای مهندسی در کمپانی KROHNE آلمان، حذف کامل آب‌بندها، اورینگ‌ها و شفت‌های مکانیکی میان «سیال پرفشار» و «نمایشگر عقربه‌ای» است. اما چگونه موقعیت شناور داخل لوله استیل، به عقربه بیرونی منتقل می‌شود؟

1. لوله مخروطی و شناور (Variable Area Principle): سیال از پایین وارد مخروط فلزی عمودی فلومتر شده و به شناور (Float) استیل ۳۱۶L نیروی رو به بالا وارد می‌کند. شناور تا ارتفاعی بالا می‌رود که نیروی شناوری و جریان سیال، با وزن شناور به تعادل برسد. هر ارتفاعی از شناور، دقیقاً معادل یک دبی مشخص است.

2. کوپلینگ مغناطیسی ایزوله (Magnetic Coupling): در داخل هسته شناور استیل، یک آهنربای دائمی و بسیار قدرتمند نصب شده است. در داخل اندیکاتور مکانیکی M9 (که بیرون لوله و در فضای آزاد قرار دارد) نیز یک سیستم دنبال‌کننده مغناطیسی (Magnetic Follower) متصل به عقربه وجود دارد.

3. صفر درصد احتمال نشتی (Zero Leakage Risk): هنگامی که شناور درون لوله پرفشار استیل بالا و پایین می‌رود، میدان مغناطیسی آن از پشت دیواره ضخیم فلزی عبور کرده و عقربه نمایشگر را با دقت میلی‌متری به چرخش درمی‌آورد! هیچ‌گونه سوراخ، شفت یا واشری دیواره لوله را قطع نکرده است؛ بنابراین خطر نشتی سیال به داخل نمایشگر یا محیط سالن به صفر مطلق می‌رسد.

استقلال مطلق از انرژی برق؛ سوپرپاور ایمنی در مناطق ATEX Zone 0/1

در پالایشگاه‌های نفت، انبارهای سوخت و سایت‌های پتروشیمی، وجود هرگونه کابل برق و تجهیز الکترونیکی، پتانسیل ایجاد جرقه و انفجار را به همراه دارد و نیازمند داکت‌کشی و گلندهای EX بسیار پرهزینه است.

بزرگ‌ترین برگ برنده مدل H250 RR M9، ماهیت «۱۰۰ درصد مکانیکی و پسیو (Passive)» آن است:

• برای کارکرد این فلومتر، شما به حتی ۱ میلی‌آمپر جریان برق، باتری، اینورتر یا کابل‌کشی نیاز ندارید! نیروی جریان سیال شناور را جابجا کرده و مغناطیس عقربه را می‌چرخاند.

• به دلیل عدم وجود الکتریسیته، این تجهیز در تعریف استانداردهای بین‌المللی به عنوان تجهیز «ذاتاً ایمن (Intrinsically Safe)» شناخته شده و شما می‌توانید آن را با خیالی آسوده در پرخطرترین مناطق انفجاری جهان (ATEX Zone 0 & Zone 1) مستقر کنید.

• در زمان بروز بحران، حریق یا قطع کل برق پالایشگاه، تیم‌های امدادی و پدافند غیرعامل همچنان می‌توانند دبی عبوری خطوط حیاتی آب آتش‌نشانی یا سوخت را از روی صفحه عقربه‌ای این فلومتر قرائت کنند.

جدول مشخصات فنی و مهندسی فلومتر روتامتری KROHNE H250 RR M9

الزامات پایپینگ؛ ۴ نکته طلایی در نصب روتامترهای تمام استیل کرونه

مهندسان پایپینگ شرکت سیال گستر صنعت انرژی (SGS) جهت دستیابی به حداکثر دقت ۱.۶ درصدی و جلوگیری از سایش شناور، رعایت ۴ اصل زیر را در زمان نصب فلومتر H250 الزامی می‌دانند:

1. نصب عمودی با جریان رو به بالا (Vertical Upward Flow): مکانیزم روتامتر بر اساس تقابل «نیروی شناوری جریان به سمت بالا» و «نیروی جاذبه زمین به سمت پایین» کار می‌کند. این فلومتر الزاماً و ۱۰۰٪ باید به صورت عمودی (با تلرانس حداکثر ۵ درجه) نصب شود و جهت جریان سیال از پایین به بالا باشد (نصب افقی غیرممکن است).

2. رعایت فواصل لوله مستقیم (Straight Runs): اگرچه روتامترها نسبت به فلومترهای توربینی حساسیت کمتری به اغتشاش دارند، اما توصیه می‌شود حداقل ۵ برابر قطر لوله (5D) در بالادست و ۳ برابر قطر لوله (3D) در پایین‌دست فلومتر، لوله مستقیم و بدون زانو یا شیر نصب شود تا پروفیل جریان آرام گردد.

3. جلوگیری از تداخل مغناطیسی (Magnetic Interference): به دلیل وجود کوپلینگ مغناطیسی قدرتمند در شناور و عقربه، فلومتر H250 نباید در مجاورت کابل‌های فشار قوی برق، اینورترها، الکتروموتورهای بزرگ یا شیرهای سلونوئیدی قرار گیرد تا میدان مغناطیسی خارجی روی چرخش عقربه خطا نیندازد.

4. نصب صافی بالادست (Strainer الزامی است): ورود سنگریزه، براده جوشکاری یا لجن‌های ته مخزن، باعث گیر کردن شناور بین دیواره لوله مخروطی یا خط انداختن روی شفت راهنمای شناور می‌شود. نصب یک فیلتر و صافی سوخت (استرینر با مش توری استاندارد) قبل از ورودی فلومتر، شرط اصلی حفظ صحت عملکرد و بقای گارانتی است.

۴ پیشنهاد کاربردی استقرار فلومتر کرونه H250 در صنایع کشور

تحمل فشار ۴۰ بار، مقاومت دمایی ۳۰۰ درجه و استقلال از برق، این تجهیز را به شریان اصلی اندازه‌گیری در بخش‌های زیر تبدیل کرده است:

• صنایع نفت، گاز و پالایشگاه‌ها: اندازه‌گیری محلی دبی تزریق مواد شیمیایی (Chemical Dosing)، حلال‌های نفتی، هیدروکربن‌های سنگین و خطوط نمونه‌برداری (Sampling Lines) در مناطق انفجاری.

• خطوط بخار (Steam) و بویلرها: اندازه‌گیری دقیق دبی بخار ورودی به مبدل‌های حرارتی و خطوط تغذیه آب دیگ بخار (Boiler Feed Water) در دمای بالای ۲۰۰ درجه سانتی‌گراد.

• مجتمع‌های پتروشیمی و شیمیایی: پایش جریان انواع اسیدها، کاستیک سودا، متانول و سیالات خورنده (با استفاده از مدل‌های با روکش داخلی تفلون PTFE).

• ایستگاه‌های سوخت و پمپاژ: نصب در مسیر خروجی پمپ‌های انتقال سوخت سوار بر شاسی‌های جایگاهی یا در کنار مخازن ذخیره نظیر مخزن دفنی و سدل دار جهت مشاهده فوری دبی پمپاژ.

• یکپارچه‌سازی با ابزار دقیق: در صورت نیاز پروژه‌های اتوماسیون، می‌توان در کنار این فلومتر، از تجهیزات دیجیتال نظیر ترانسمیتر فشار مدکو مدل MDCT5 و سیستم‌های لول سوئیچ دیاپازونی کرونه جهت تکمیل مدار کنترل ایمنی پایپینگ استفاده کرد.

تضمین اصالت آلمانی، تست کالیبراسیون و طراحی مشخصات فنی در SGS:

با توجه به فراوانی روتامترهای تقلبی یا کپی‌های چینی با برچسب KROHNE در بازار، شرکت سیال گستر صنعت انرژی (SGS) اصالت ۱۰۰ درصدی فلومترهای سری H250 آلمان را با ارائه پلمپ معتبر، گواهی منشا (CO) و سریال قابل استعلام تضمین می‌کند. مهندسان ابزار دقیق ما آماده‌اند تا در محاسبه سایز فلنج، انتخاب نوع شناور (مایع یا گاز)، تعیین اسکیل دبی عقربه و هماهنگی با شبکه تانک مانیتورینگ پروژه‌تان، به شما مشاوره تخصصی ارائه دهند. جهت دریافت دیتایشیت فنی و صدور پیش‌فاکتور رسمی شرکتی، با دپارتمان مهندسی فروش SGS تماس حاصل فرمایید.

سوالات متداول (FAQ)

• چرا فلومترهای روتامتری (مانند H250 کرونه) را نمی‌توانیم به صورت افقی (Horizontal) روی لوله نصب کنیم؟

مکانیزم عملکرد تمامی فلومترهای سطح مقطع متغیر (Variable Area / Rotameter)، مبتنی بر یک تعادل فیزیکی ظریف است: «نیروی رو به بالای جریان سیال (Buoyancy & Flow Drag)» باید در برابر «نیروی جاذبه زمین (Gravity) که شناور را به سمت پایین می‌کشد» قرار گیرد. اگر شما فلومتر را به صورت افقی نصب کنید، نیروی جاذبه زمین شناور را به دیواره پایینی لوله می‌چسباند و دیگر هیچ نیروی بازدارنده‌ای در خلاف جهت جریان سیال وجود نخواهد داشت؛ در نتیجه شناور با اولین جریان سیال به انتها پرتاب شده و دستگاه هیچ عددی را اندازه‌گیری نمی‌کند! این فلومتر الزاماً باید عمودی (جریان از پایین به بالا) نصب شود.

• منظور از حرف «M9» در مدل H250 RR M9 چیست و آیا امکان ارتقا به خروجی دیجیتال وجود دارد؟

در کدگذاری کمپانی KROHNE آلمان، حرف «RR» نشان‌دهنده متریال تمام استیل ۳۱۶L برای بدنه و شناور است، و کد «M9» نشان‌دهنده نوع اندیکاتور و نمایشگر است. مدل M9 یک نمایشگر کاملاً مکانیکی با صفحه عقربه‌ای است که بدون نیاز به برق کار می‌کند. یکی از بزرگ‌ترین مزایای ماژولار بودن سری H250 این است که در صورت تغییر نیاز پروژه در آینده، شما می‌توانید بدون باز کردن فلومتر از خط لوله، صرفاً کلگی نمایشگر M9 را باز کرده و آن را با ماژول‌های الکترونیکی (مانند ترانسمیتر ۴ تا ۲۰ میلی‌آمپر M40، سوئیچ‌های حد حدی Limit Switches یا پروتکل HART/Fieldbus) جایگزین و ارتقا دهید.

• آیا این روتامتر برای اندازه‌گیری سیالات بسیار غلیظ (مانند مازوت، روغن سنگین یا قیر) مناسب است؟

روتامترهای استاندارد به دلیل ایجاد اصطکاک لزجت (Viscous Drag) در اطراف شناور، برای سیالاتی با ویسکوزیته بالا (بالای ۳۰ تا ۵۰ سانتی‌پویز cSt) دچار خطای اندازه‌گیری می‌شوند. اگر پروژه شما نیازمند اندازه‌گیری سیالات غلیظ نظیر روغن‌های هیدرولیک، واسکازین یا مازوت است، مهندسان SGS توصیه می‌کنند یا از فلومترهای جابجایی مثبت (مانند لیترشمارهای چرخ‌دنده‌ای بیضوی) استفاده کنید، و یا در زمان سفارش‌گذاری H250، درخواست کنید که از «شناورهای مخصوص ویسکوزیته بالا (Viscosity-Immune Floats / طراحی مخروطی خاص)» کمپانی کرونه در ساخت فلومتر شما استفاده شود تا خطای ویسکوزیته به حداقل برسد.

• تفاوت اصلی فلومتر تمام استیل H250 با روتامترهای شیشه‌ای در چیست و چرا قیمت بالاتری دارد؟

روتامترهای شیشه‌ای صرفاً برای خطوط آب، هوای فشرده و آزمایشگاه‌ها با فشار بسیار پایین (نهایت ۵ تا ۱۰ بار) و دمای زیر ۸۰ درجه مناسب هستند؛ لوله شیشه‌ای آن‌ها در برابر ضربه فیزیکی، آچارکشی اشتباه فلنج‌ها و شوک حرارتی به شدت شکننده است. فلومتر KROHNE H250 یک تجهیز هوی‌دیوتی (Heavy Duty) صنعتی است که از استیل ۳۱۶L ماشین‌کاری‌شده ساخته شده، فشارهای سنگین تا ۴۰ بار (و ۱۰۰ بار) و دمای ۳۰۰ درجه را تحمل می‌کند، دارای کوپلینگ مغناطیسی ایزوله است و از نظر قوانین ایمنی HSE و پدافند غیرعامل، تنها انتخاب مجاز برای عبور سیالات قابل اشتعال، انفجاری، سمی و اسیدی در پالایشگاه‌هاست.
