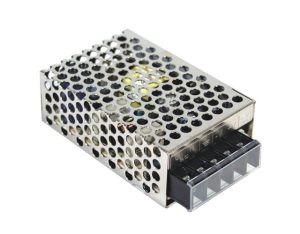

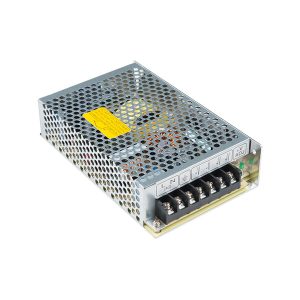

پاور منبع تغذیه دیسپنسر پمپ بنزین MW-12V

پاور (منبع تغذیه) سوئیچینگ ۱۲ ولت مین‌ول (Mean Well – MW)، قلب تپنده و تامین‌کننده برق پاک (Clean Power) برای حساس‌ترین بردهای الکترونیکی در تلمبه‌ها و دیسپنسرهای سوخت است. این محصول اورجینال ساخت تایوان، ولتاژ ۲۲۰ ولت متناوب (AC) شهری را با بالاترین راندمان به ولتاژ ۱۲ ولت مستقیم (DC) کاملاً ایزوله، پایدار و بدون نویز تبدیل می‌کند. پاور MW با تجهیز به فیلترهای قدرتمند EMI و مدارات حفاظتی ۴‌گانه در برابر اتصال کوتاه، اضافه ولتاژ، اضافه جریان و حرارت بالا، از سوختن مادربردهای گران‌قیمت دیسپنسر، هنگ کردن نمایشگرها و ایجاد خطای شمارش در لیتر شمار سوخت و پالسرها به طور کامل جلوگیری می‌کند.

• برند و کشور سازنده: Mean Well (MW) – ساخت ۱۰۰٪ اورجینال تایوان (عرضه با تضمین اصالت و تست بار در SGS)

• ولتاژ و فرکانس ورودی: ۸۵ الی ۲۶۴ ولت AC (مقاوم در برابر افت یا افزایش شدید ولتاژ برق شبکه جایگاه)

• ولتاژ خروجی و توان: ۱۲ ولت DC پایدار (دارای پتانسیومتر تنظیم دقیق ولتاژ خروجی ۱۰.۲ تا ۱۳.۸ ولت)

• ریپل و نویز خروجی: فوق‌العاده ناچیز (کمتر از ۱۲۰mVp-p) جهت تضمین صحت عملکرد میکروکنترلرها و پالسر

• مدارات حفاظتی ۴‌گانه: مجهز به محافظ اتصال کوتاه (SCP)، اضافه بار (OLP)، اضافه ولتاژ (OVP) و حرارت بالا (OTP)

• رنج دمای کارکرد: از ۳۰- تا ۷۰+ درجه سانتی‌گراد (کارکرد ۲۴ ساعته و بدون توقف در گرما و سرمای شدید جایگاه)

• سازگاری و کاربری: تامین برق مادربرد دیسپنسر، نمایشگرهای LCD/LED، پالسر میتر، کارت‌خوان RFID و شیرهای برقی

• طول عمر مفید (MTBF): بالای ۷۰۰,۰۰۰ ساعت کارکرد مداوم بر اساس استانداردهای صنعتی MIL-HDBK-21۷F

منبع تغذیه سوئیچینگ؛ خط مقدم دفاع از بردهای الکترونیکی جایگاه

در ساختار یک دیسپنسر سوخت مدرن، بردهای الکترونیکی متعددی نظیر مادربرد اصلی، برد محاسبه‌گر (Calculator)، سنسورهای پالس میتر، نمایشگرهای قیمت و لیتراژ، و کارت‌خوان‌های هوشمند قرار دارند. این تجهیزات حساس میکروکنترلری با ولتاژ ۱۲ ولت DC کار می‌کنند.

اما محیط برق جایگاه‌های سوخت یکی از پرنویزترین و خشن‌ترین محیط‌های صنعتی است! استارت و استاپ مداوم الکتروموتورهای سنگین پمپ شناور یا تلمبه، باعث ایجاد اسپایک‌های شدید ولتاژی، نوسانات شدید برق شهر و نویزهای القایی (EMI/RFI) در شبکه می‌شود. اگر منبع تغذیه دیسپنسر نتواند این نوسانات را مهار و فیلتر کند، این شوک‌های الکتریکی مستقیماً به مادربرد منتقل شده و خسارات جبران‌ناپذیری را به بار می‌آورند.

پاور سوئیچینگ ۱۲ ولت مین‌ول (Mean Well – MW) اورجینال تایوان، به عنوان استاندارد جهانی در صنایع ابزار دقیق شناخته می‌شود. این پاور با ایجاد یک سد ایزولاسیون قدرتمند ۳,۰۰۰ ولتی میان ورودی AC و خروجی DC، برقی کاملاً رگوله شده، شفاف و عاری از هرگونه اسپایک را به قطعات دیسپنسر شما می‌رساند.

چرا پاورهای ارزان‌ قیمت (دوربین مداربسته و LED) قاتل دیسپنسر هستند؟

یکی از اشتباهات رایج و پرهزینه در تعمیرات تلمبه‌های سوخت، استفاده از پاورهای ۱۲ ولت ارزان‌قیمت، چینی یا مخصوص تابلوهای LED و دوربین مداربسته به جای پاور صنعتی Mean Well است. این کار به ۳ دلیل علمی یک فاجعه مالی برای جایگاه‌دار است:

1. سوختن مادربرد چندصد میلیونی: پاورهای معمولی فاقد مدار محافظ اضافه ولتاژ (OVP) سریع هستند. در صورت بروز نوسان در برق شهر، ولتاژ خروجی آن‌ها از ۱۲ ولت به ۱۵ یا ۲۰ ولت جهش کرده و در کسری از ثانیه، پردازنده اصلی مادربرد دیسپنسر را می‌سوزاند.

2. ایجاد خطای شمارش و پالس کاذب: پاورهای ارزان‌قیمت دارای «ریپل و نویز» (Ripple & Noise) بسیار بالایی در خروجی هستند. این نوسانات ریز ولتاژی توسط سنسور حساس پالسر در سیستم ابزار دقیق و اندازه‌گیری جریان به عنوان سیگنال عبور سوخت اشتباه گرفته می‌شود؛ در نتیجه، حتی زمانی که نازل بسته است، کنتور دیسپنسر عدد می‌اندازد یا در زمان سوخت‌گیری، لیتراژ اشتباه ثبت می‌کند!

3. هنگ کردن مداوم و عدم کارکرد در گرما: دیسپنسرها در زیر آفتاب مستقیم تابستان، دمایی بالای ۵۰ تا ۶۰ درجه را درون کابین تجربه می‌کنند. پاورهای کارگاهی در این دما داغ کرده، افت ولتاژ شدید پیدا می‌کنند و باعث هنگ کردن مداوم صفحه نمایش یا ریست شدن دیسپنسر در حین سوخت‌گیری مشتری می‌شوند.

کالبدشکافی ۴ مدار حفاظتی در پاور اورجینال Mean Well تایوان

برند مین‌ول (MW) تایوان برای تضمین پایداری ۱۰۰ درصدی در پروژه‌های صنعتی، ۴ لایه حفاظتی خودکار (Protection Protocols) را در معماری این پاور پیاده‌سازی کرده است:

• محافظت در برابر اتصال کوتاه (SCP – Short Circuit Protection): اگر به دلیل فرسودگی سیم‌کشی داخل دیسپنسر یا آب‌خوردگی، در مسیر خروجی ۱۲ ولت اتصال کوتاه رخ دهد، پاور در کمتر از میلی‌ثانیه خروجی را قطع (Hiccup Mode) می‌کند تا سیم‌ها آتش نگیرند؛ پس از رفع اتصال، پاور به طور خودکار به مدار بازمی‌گردد.

• محافظت در برابر اضافه ولتاژ (OVP – Over Voltage Protection): اگر به هر دلیلی مدار رگولاتور پاور دچار اختلال شود و ولتاژ بخواهد از ۱۳.۸ ولت بالاتر برود، مدار OVP بلافاصله دستگاه را شات‌دان (Shut down) می‌کند تا پردازنده مادربرد و سنسورهای گران‌قیمت پالسر نسوزند.

• محافظت در برابر اضافه بار (OLP – Over Load Protection): در صورتی که جریان مصرفی قطعات (مثلاً به دلیل گیر کردن هسته شیر برقی و کنترل اتوماتیک دیسپنسر) از ظرفیت پاور بیشتر شود، دستگاه جریان خروجی را محدود می‌کند تا از سوختن ترانس داخلی پاور جلوگیری شود.

• محافظت حرارتی (OTP – Over Temperature Protection): مجهز به سنسور حرارتی داخلی که در صورت افزایش غیرمجاز دمای هیت‌سینک در تابستان‌های داغ، پاور را موقتاً خاموش کرده و پس از خنک شدن، مجدداً وارد مدار می‌کند.

جدول مشخصات فنی و مهندسی پاور ۱۲ ولت Mean Well دیسپنسر

سازگاری با انواع مادربردهای دیسپنسر موجود در ایران

پاور ۱۲ ولت مین‌ول (MW) تایوان عرضه شده توسط شرکت سیال گستر صنعت انرژی (SGS)، به دلیل پایداری خروجی و عدم تولید نویز، به عنوان منبع تغذیه استاندارد و رفرنس برای طیف وسیعی از تلمبه‌های سوخت ایران کاربرد دارد:

• تلمبه‌های چندنازله جایگاهی: تامین برق مادربردهای اصلی، بردهای راه‌انداز، سنسورهای میتر و نمایشگرها در انواع جایگاه‌های سوخت شهری و جایگاه سوخت سیار کانتینری.

• دیسپنسرهای وارداتی و بومی: سازگاری ۱۰۰٪ با بردهای الکترونیکی دیسپنسرهای گیلبارکو (Gilbarco)، توکهایم (Tokheim)، سنسار (Censtar)، تتسونو (Tatsuno)، پمپ‌ایران و بردهای هوشمند جایگاهی SGS.

• تجهیزات جانبی و اتوماسیون: تامین برق پاک برای سیستم‌های کارت‌خوان هوشمند سوخت، ماژول‌های FMS، ریدرها، و بوبین‌های شیر برقی و کنترل اتوماتیک تدریجی یا تک‌مرحله‌ای.

تضمین اصالت ۱۰۰٪ تایوان، تست زیر بار و مشاوره الکترونیک در SGS:

با توجه به فراوانی پاورهای تقلبی و High Copy با لیبل Mean Well در بازار ایران که وزنی سبک‌تر و قطعاتی بی‌کیفیت دارند، شرکت سیال گستر صنعت انرژی (SGS) اصالت تایوانی این محصول را به صورت کتبی و با گارانتی تعویض تضمین می‌کند. تمامی پاورها پیش از تحویل در آزمایشگاه الکترونیک ما تحت تست ولتاژ خروجی، تست ریپل و پایش زیر بار کامل قرار می‌گیرند. جهت مشاوره مهندسی، انتخاب آمپراژ مناسب (۵ آمپر، ۱۰ آمپر یا بالاتر) و صدور پیش‌فاکتور رسمی شرکتی، با دپارتمان مهندسی فروش SGS تماس حاصل فرمایید.

سوالات متداول (FAQ)

• چگونه پاور اورجینال Mean Well تایوان را از نمونه‌های تقلبی (High Copy) بازار تشخیص دهیم؟

پاورهای اصلی مین‌ول (MW) تایوان دارای چند نشانه واضح مهندسی هستند: ۱. وزن آن‌ها به دلیل استفاده از ترانس‌های مس خالص، هیت‌سینک آلومینیومی ضخیم و خازن‌های ژاپنی/تایوانی باکیفیت، به طور محسوسی از نمونه‌های تقلبی سنگین‌تر است. ۲. چاپ روی بدنه و لیبل مشخصات به صورت لیزری یا چاپ باکیفیت و بدون رنگ‌رفتگی است. ۳. در پاور اورجینال، با چرخاندن پتانسیومتر تنظیم ولتاژ (V ADJ)، ولتاژ خروجی با دقت و به نرمی از ۱۰.۲ تا ۱۳.۸ ولت تغییر می‌کند، اما در نمونه تقلبی این تغییر نوسانی و ناپایدار است. ۴. خرید از تامین‌کننده معتبر مانند SGS بزرگ‌ترین تضمین اصالت است.

• چرا گاهی اوقات پس از شستشوی جایگاه یا در روزهای بارانی، پاور دیسپنسر می‌سوزد یا خاموش می‌شود؟

پاورهای سوئیچینگ استاندارد مانند سری LRS مین‌ول دارای بدنه مشبک (کفش‌دوزکی) برای گردش هوا هستند و نباید در معرض پاشش مستقیم آب قرار گیرند. در روزهای بارانی یا هنگام شستشوی جایگاه، اگر نوار آب‌بندی درب کابین دیسپنسر معیوب باشد، رطوبت یا آب وارد هیت‌سینک پاور شده و باعث اتصال کوتاه می‌شود. در پاور اورجینال MW، مدار محافظ اتصال کوتاه (SCP) بلافاصله برق را قطع می‌کند تا مادربرد آسیب نبیند؛ برای محیط‌های با رطوبت شدید، توصیه می‌شود پاور درون باکس‌های تابلو برق ایزوله یا مدل‌های DIN-Rail و ضد رطوبت نصب شود.

• آیا نوسان ولتاژ خروجی پاور می‌تواند باعث ایجاد اختلاف حساب در فروش روزانه جایگاه (کسری سوخت) شود؟

بله، دقیقاً یکی از مهم‌ترین دلایل کسری یا فزونی سوخت در جایگاه‌ها که تعمیرکاران کمتر به آن توجه می‌کنند، ضعف منبع تغذیه است! سنسورهای پالسر نصب‌شده روی لیترشمار، با پالس‌های الکتریکی بسیار ظریف (ولتاژ ۵ یا ۱۲ ولت) حجم عبوری سوخت را به مادربرد اعلام می‌کنند. اگر پاور دیسپنسر دارای «ریپل و نویز» بالا باشد، مادربرد این نوسانات ولتاژی را به اشتباه به عنوان «پالس عبور سوخت» می‌شمارد و در نتیجه کنتور جایگاه بدون خروج بنزین، عدد می‌اندازد و تراز مالی جایگاه به هم می‌ریزد. پاور MW با ریپل زیر ۱۲۰mV این خطا را به صفر می‌رساند.

• در صورتی که ولتاژ خروجی پاور ۱۲ ولت نباشد (مثلاً ۱۱.۵ یا ۱۲.۵ ولت نشان دهد)، چه باید کرد؟

پاورهای صنعتی Mean Well در کنار ترمینال‌های خروجی DC، مجهز به یک مقاومت متغیر کوچک (پتانسیومتر) با لیبل +V ADJ هستند. اگر به دلیل طولانی بودن کابل‌کشی داخل دیسپنسر با افت ولتاژ مواجه شدید، تکنسین می‌تواند با استفاده از یک پیچ‌گوشتی ساعتی و یک مولتی‌متر دقیق، این پتانسیومتر را کمی به سمت راست (ساعت‌گرد) بچرخاند تا ولتاژ خروجی دقیقاً روی ۱۲.۰ ولت پایدار تنظیم و کالیبره شود.
