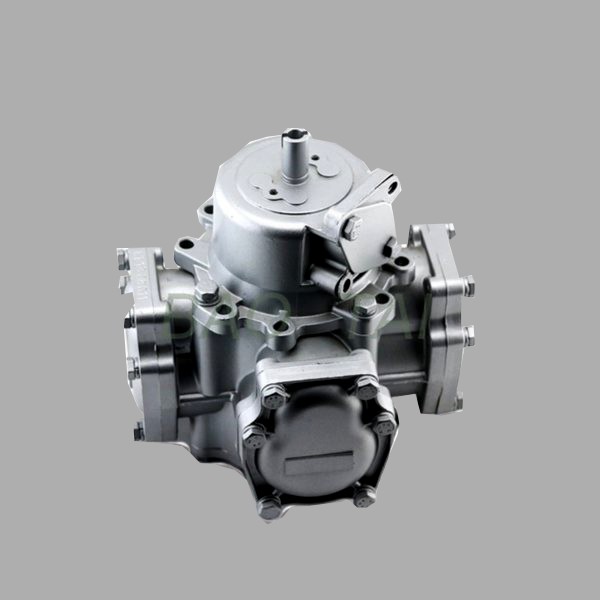

میتر پیمانه گر تاتسونا tatsuna و میده maid

میتر پیمانه‌گر تاتسونو (Tatsuno) و میده (Maide)، قلب تپنده و صندوق مالی جایگاه‌های سوخت‌رسانی هستند. این تجهیزات در دسته ابزار دقیق و اندازه‌گیری جریان بر اساس مکانیزم «جابجایی مثبت چهار پیستونی» (4-Piston Positive Displacement) کار می‌کنند و وظیفه اندازه‌گیری فوق‌دقیق حجم بنزین و گازوئیل عبوری در انواع دیسپنسر سوخت را بر عهده دارند. شرکت سیال گستر صنعت انرژی (SGS)، هم نمونه‌های اورجینال تاتسونو ژاپن (طول عمر افسانه‌ای) و هم نمونه‌های استاندارد و درجه‌یک میده (Maide China) را با ضمانت کالیبراسیون و انطباق کامل با الزامات فنی شرکت ملی پخش فرآورده‌های نفتی ایران عرضه می‌کند.

• برندها و اصالت: Tatsuno (ساخت اورجینال ژاپن) / Maide (بزرگ‌ترین و معتبرترین سازنده تجهیزات جایگاهی چین)

• مکانیزم عملکرد: جابجایی مثبت پیستونی (Piston Volumetric Meter) – عدم افت دقت در نوسانات دبی و دما

• دقت اندازه‌گیری (Accuracy): فوق‌العاده بالا با خطای حداکثر ۰.۲± درصد (دارای تکرارپذیری شگفت‌انگیز ۰.۰۵± درصد)

• محدوده دبی عملیاتی: ۵ الی ۶۰ لیتر در دقیقه (در مدل‌های استاندارد) / تا ۹۰ لیتر در دقیقه (در مدل‌های های‌فلو)

• حجم هر کورس (Displacement): ۰.۵ لیتر به ازای هر دور چرخش کامل شفت خروجی (ارسال ۲ پالس در هر لیتر)

• سیستم کالیبراسیون: مجهز به چرخ‌دنده و ولوم کالیبراسیون مکانیکی بیرونی جهت تنظیم دقیق و پلمپ قانونی

• سیالات سازگار: بنزین (معمولی، سوپر و یورو ۴/۵)، گازوئیل (دیزل) و نفت سفید

• الزام نصبی حیاتی: نیازمند نصب حذف کننده هوا سوخت (Air Eliminator) و فیلتر و صافی سوخت بالادستی

پیمانه‌گر پیستونی؛ صندوق مالی و مرز سود و زیان در جایگاه سوخت

در یک پمپ بنزین پرتردد شهری یا جایگاه سوخت معادن، روزانه ده‌ها هزار لیتر بنزین و گازوئیل توزیع می‌شود. در این حجم عظیم از تراکنش مالی، اگر میتر داخل دیسپنسر حتی ۰.۵ درصد خطای اندازه‌گیری داشته باشد، جایگاه‌دار در پایان ماه با میلیون‌ها تومان کسری سوخت یا جریمه از سوی اداره استاندارد و شرکت نفت مواجه خواهد شد!

به همین دلیل، در ساختار دیسپنسرها از فلومترهای توربینی یا معمولی استفاده نمی‌شود؛ بلکه از «میتر پیمانه‌گر پیستونی» (Piston Meter) استفاده می‌گردد. این تجهیزات، سوخت را صرفاً بر اساس عبور از یک لوله نمی‌سنجند، بلکه آن را درون سیلندرهای مکانیکی خود «پیمانه» کرده و با چرخش شفت، سیگنال‌های پالس را به پردازنده مادربرد یا شمارنده‌های مکانیکی ارسال می‌کنند.

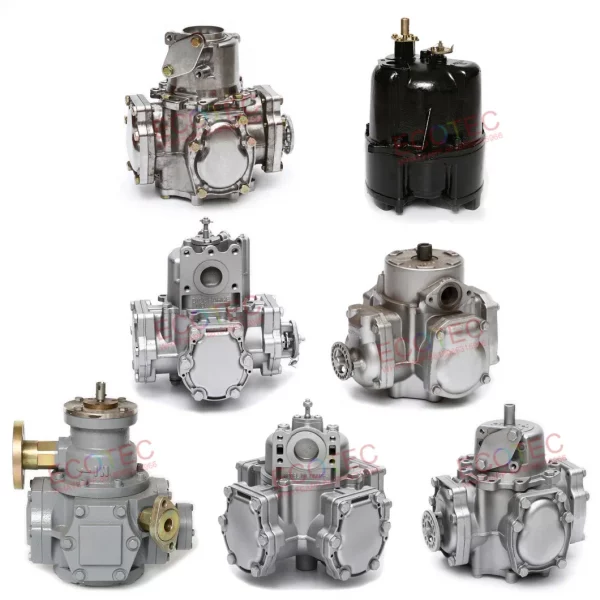

تفاوت مهندسی و ارزش خرید: تاتسونو ژاپن (Tatsuno) یا میده چین (Maide)؟

یکی از مهم‌ترین خدمات شرکت سیال گستر صنعت انرژی (SGS)، شفاف‌سازی فنی برای کارفرمایان و تکنسین‌های تعمیرات است. ما هر دو برند رهبر بازار را در انبار موجود داریم، اما تفاوت آن‌ها در چیست؟

1. میتر پیمانه‌گر تاتسونو ژاپن (Tatsuno Original): تاتسونو برترین و قدیمی‌ترین سازنده دیسپنسر در جهان است. پیمانه‌گرهای اورجینال ژاپنی دارای آلیاژهای فوق‌تخصصی چدن داکتیل در بدنه، بوش‌های برنجی/استیل با پرداخت آینه‌ای (Mirror Finish) و پیستون‌های با روکش خاص هستند. این میترها به استهلاک بسیار ناچیز، عدم نیاز به کالیبراسیون مجدد تا سال‌ها، و طول عمر بالای ۱۵ سال در جایگاه‌های پرتردد مشهورند.

2. میتر پیمانه‌گر میده چین (Maide China): کمپانی Maide (میده) معتبرترین کارخانه تولید تجهیزات سوخت‌رسانی در چین است که محصولات آن دارای گواهینامه‌های CE اروپا و ATEX هستند. میترهای سری CP میده، دقیقاً بر اساس مهندسی و ابعاد تاتسونو طراحی شده‌اند (Tatsuno Compatible). این پیمانه‌گرها دقتی کاملاً مشابه نمونه ژاپنی (۰.۲± درصد) دارند، اما با قیمتی بسیار اقتصادی‌تر عرضه می‌شوند و بهترین انتخاب برای احداث جایگاه‌های جدید، جایگاه سوخت سیار کانتینری و تعویض میترهای فرسوده با بودجه منطقی هستند.

مکانیزم ۴ پیستونی جابجایی مثبت چگونه کار می‌کند؟

قدرت بی‌رقیب پیمانه‌گرهای تاتسونو و میده در معماری مکانیکی آن‌ها نهفته است. درون محفظه بدنه، ۴ سیلندر و ۲ پیستون دوبل (یا ۴ پیستون متقابل) قرار دارند که توسط یک میل‌لنگ (Crankshaft) مرکزی به هم متصل شده‌اند:

• با فشار پمپ شناور یا تلمبه خودمکش، سوخت وارد سیلندر شماره ۱ می‌شود و پیستون را به عقب می‌راند.

• حرکت پیستون اول، میل‌لنگ را چرخاند و سوخت را از سیلندر شماره ۲ تخلیه می‌کند؛ این سیکل ۴ مرحله‌ای به صورت مداوم و بسیار روان تکرار می‌شود.

• به ازای هر ۱ دور چرخش کامل شفت میل‌لنگ، دقیقاً ۰.۵ لیتر سوخت (۵۰۰ سی‌سی) جابجا می‌شود. این حرکت چرخشی از طریق یک کوپلینگ مغناطیسی یا مکانیکی به سنسور پالسر (Pulser) منتقل شده و هر دور چرخش، ۲ پالس دیجیتال به مادربرد ارسال می‌کند (هر ۱ پالس = ۰.۲۵ لیتر یا هر ۱ لیتر = ۴ پالس، بنا بر تنظیمات برد).

جدول مشخصات فنی و مهندسی میتر پیمانه‌گر Tatsuno و Maide

استانداردهای نصب؛ چگونه از خط انداختن بوش‌های پیمانه‌گر جلوگیری کنیم؟

پیمانه‌گرهای تاتسونو و میده، با وجود جان‌سخت بودن، در برابر ۲ عامل محیطی به شدت آسیب‌پذیرند. شرکت سیال گستر صنعت انرژی (SGS) جهت حفظ گارانتی و دقت دستگاه، رعایت موارد زیر را در پایپینگ جایگاه الزامی می‌داند:

1. نصب حباب‌گیر و حذف‌کننده هوا (Air Eliminator): اگر به دلیل تنفس مخزن یا تلاطم پمپ، حباب‌های هوا وارد پیمانه‌گر شوند، سیستم پیستونی این هوا را نیز به عنوان «سوخت مایع» شمرده و کنتور به اشتباه عدد می‌اندازد! علاوه بر این، عبور توده‌های هوا باعث کوبش پیستون‌ها (Knocking) و شکستن میل‌لنگ می‌شود. نصب یک حذف کننده هوا سوخت قبل از ورودی میتر، سیالی ۱۰۰٪ خالص را به سیلندرها می‌رساند.

2. نصب صافی صنعتی (Strainer): فاصله میان پیستون و بوش سیلندر در حد میکرون است. ورود حتی یک ذره کوچک براده جوشکاری لوله‌ها، ماسه یا زنگ‌زدگی مخزن، باعث خط افتادن روی دیواره سیلندر و فرار سوخت از کنار پیستون (Slippage) می‌شود که دقت کنتور را برای همیشه از بین می‌برد. نصب فیلتر و صافی سوخت با مش استاندارد، ضامن سلامت بوش‌هاست.

نحوه کالیبراسیون و تنظیم دقت پیمانه‌گر در محل جایگاه

یکی از مزایای بزرگ سیستم‌های تاتسونو و میده، سهولت کالیبراسیون قانونی آن‌هاست. اگر در زمان بازرسی دوره ای شرکت نفت یا اداره استاندارد با ظرف پیمانه ۲۰ لیتری متوجه اختلاف شدید، تنظیم آن بسیار ساده است:

• روی بدنه پیمانه‌گر، یک درپوش پلمپ‌شده وجود دارد که زیر آن چرخ‌دنده و ولوم تنظیم کالیبراسیون (Calibration Dial) قرار گرفته است.

• چرخاندن این ولوم به سمت علامت (+) یا راست، کورس حرکتی پیستون را کمی تغییر داده و مقدار سوخت تحویلی را افزایش می‌دهد (رفع کسری کنتور).

• چرخاندن به سمت علامت (-) یا چپ، سوخت تحویلی را کاهش می‌دهد (رفع فزونی کنتور). پس از تنظیم دقیق روی صفر، بازرس شرکت نفت درپوش را با سیم و سرب پلمپ قانونی می‌کند.

تضمین اصالت، برگه تست هیدرولیک و صدور پیش‌فاکتور رسمی در SGS:

چه به دنبال خرید پیمانه‌گرهای اورجینال تاتسونو ژاپن برای جایگاه‌های پرتردد کلان‌شهرها باشید، و چه قصد خرید پیمانه‌گرهای باکیفیت و اقتصادی میده (Maide) چین برای ساخت دیسپنسر و پروژه‌های سیار را داشته باشید، شرکت سیال گستر صنعت انرژی (SGS) اصالت و کیفیت هر دو محصول را به صورت کتبی تضمین می‌کند. تمامی میترها پیش از تحویل، تست آب‌بندی، بررسی عدم نشتی پیستون‌ها و کالیبراسیون اولیه را پشت سر می‌گذارند. جهت دریافت مشاوره فنی، انتخاب برند و صدور پیش‌فاکتور رسمی شرکتی، با دپارتمان مهندسی فروش SGS تماس حاصل فرمایید.

سوالات متداول (FAQ)

• چرا قیمت میتر تاتسونو (Tatsuno) ژاپن با میتر میده (Maide) چین اختلاف دارد و کدام را بخریم؟

اختلاف قیمت به دلیل کشور سازنده، تکنولوژی متالورژی و آلیاژهای به کار رفته در بدنه و بوش‌های داخلی است. پیمانه‌گر اورجینال تاتسونو ژاپن دارای پرداخت فوق‌میکرونی و آلیاژهایی است که حتی پس از ۱۵ سال کارکرد مداوم و توزیع میلیون‌ها لیتر سوخت، دچار سایش نمی‌شوند و کمترین افت کالیبراسیون را دارند. در مقابل، کمپانی میده (Maide) چین یکی از بهترین کپی‌ها (Compatible) از روی تاتسونو را با کیفیت گرید A تولید می‌کند که برای جایگاه‌های با تردد متوسط، مینی‌جایگاه‌ها و دیسپنسرهای کارگاهی، از نظر اقتصادی بالاترین ارزش خرید (ROI) را دارد.

• چگونه متوجه شویم که بوش‌ها و پیستون‌های داخل پیمانه‌گر فرسوده شده یا نشتی دارند؟

نشانه اصلی فرسودگی داخلی پیمانه‌گر، «عدم ثبات در کالیبراسیون» و «خطا در دبی‌های مختلف» است. اگر تکنسین جایگاه کنتور را در دبی بالا (سوخت‌گیری سریع) روی ۲۰ لیتر کالیبره کند، اما وقتی مشتری با اهرم آرام نازل (دبی پایین) سوخت‌گیری می‌کند کنتور عدد کمتری نشان دهد، به این معنی است که سوخت از فاصله میان پیستونِ ساییده‌شده و بوش سیلندر فرار می‌کند (Slippage دارد). در این حالت پیمانه‌گر نیاز به تعمیر اساسی، تعویض پکینگ‌ها یا تعویض کلی دارد.

• آیا پیمانه‌گرهای میده (Maide) و تاتسونو، تاییدیه بازرسان شرکت ملی پخش فرآورده‌های نفتی را می‌گیرند؟

بله، کاملاً. معیار شرکت ملی پخش فرآورده‌های نفتی و اداره استاندارد برای تایید یک دیسپنسر، دستیابی به دقت اندازه‌گیری ۰.۲± درصد در آزمون ظرف پیمانه استاندارد (۲۰ لیتری یا ۵۰ لیتری) و حفظ این تکرارپذیری است. هم میترهای اورجینال تاتسونو و هم میترهای استاندارد میده چین (که توسط SGS تأمین می‌شوند)، به راحتی و با بالاترین دقت این آزمون‌های قانونی را پاس کرده و پلمپ استاندارد را دریافت می‌کنند.

• آیا قطعات یدکی و داخلی این پیمانه‌گرها (مانند واشرها، پکینگ و اورینگ) در بازار موجود است؟

بله. یکی از بزرگ‌ترین مزایای انتخاب مکانیزم تاتسونو (چه ژاپنی و چه چینی میده)، فراوانی فوق‌العاده قطعات یدکی آن در بازار ایران است. تمامی متعلقات داخلی این پیمانه‌گرها از جمله ست واشرهای وایتون (Viton)، اورینگ‌ها، پیستون‌ها، بوش‌های برنجی، کوپلینگ‌های اتصال به پالسر و ولوم‌های کالیبراسیون، به صورت دائمی در دپارتمان خدمات و قطعات یدکی شرکت سیال گستر صنعت انرژی (SGS) موجود و قابل تأمین است.
