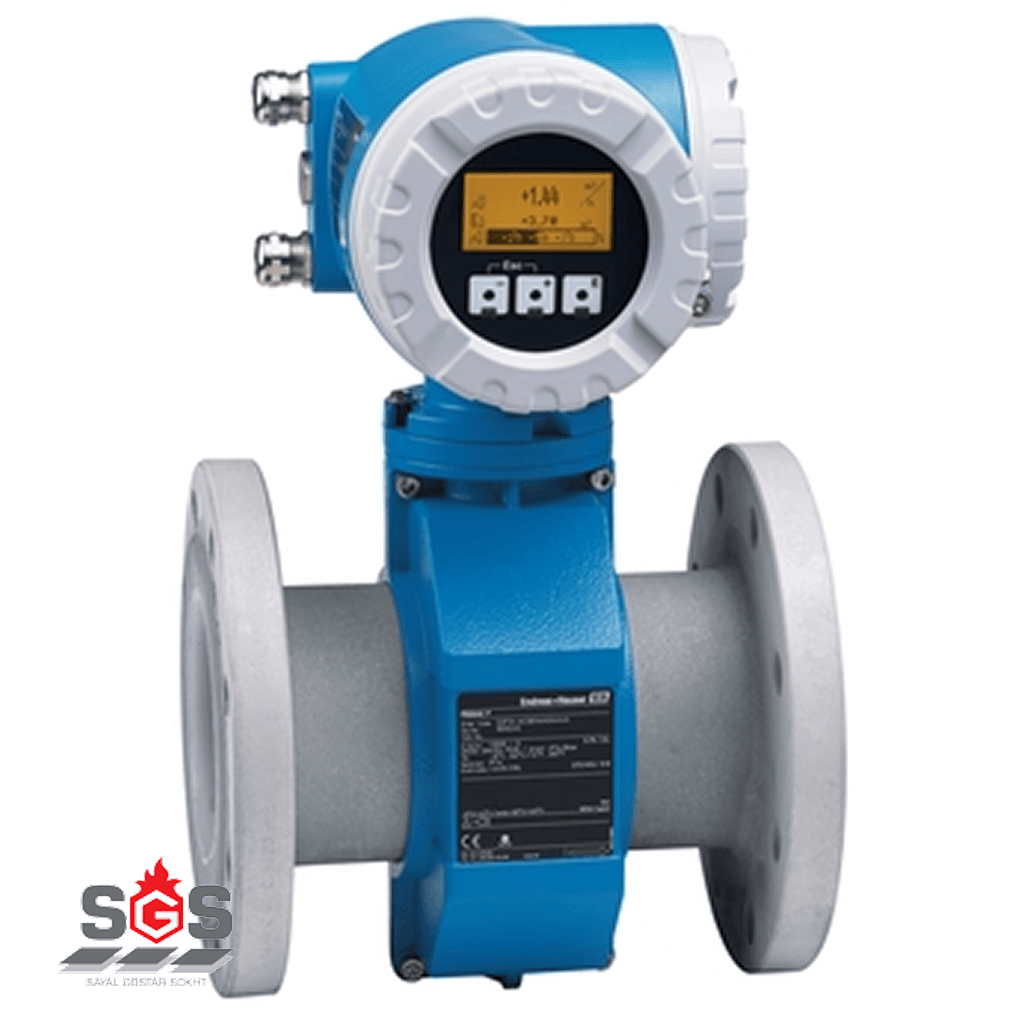

فلومتر مگنتیک (Magnetic Flowmeter) که در ادبیات کارگاهی به آن مگمیتر (Magmeter) نیز گفته میشود، یک تجهیز اندازهگیری دبی بدون قطعه متحرک (No Moving Parts) است که بر اساس قانون القای الکترومغناطیسی فارادی (Faraday’s Law of Induction) کار میکند.
بر اساس این قانون فیزیکی، زمانی که یک سیال رسانا از داخل میدان مغناطیسیِ ایجادشده توسط کویلهای فلومتر عبور میکند، یک ولتاژ الکتریکی در سیال القا میشود. الکترودهای تعبیهشده در دیواره فلومتر، این ولتاژِ میلیولتی را که کاملاً متناسب با سرعت جریان سیال است، دریافت کرده و به ترانسمیتر میفرستند تا دبی حجمی (لیتر بر دقیقه یا مترمکعب بر ساعت) محاسبه شود.
از آنجایی که در داخل لوله این فلومتر هیچگونه مانع فیزیکی (مثل پره یا توربین) وجود ندارد، افت فشار در آن کاملاً صفر بوده و ایدهآلترین گزینه برای اندازهگیری سیالات کثیف، خورنده و دارای ذرات معلق است.
انتخاب مگمیتر نیازمند تطابق دقیق متریال داخلی با خواص شیمیایی سیال است. مهندسان ابزار دقیق پیش از سفارش، ۴ پارامتر حیاتی زیر را در دیتاشیت (Datasheet) بررسی میکنند:

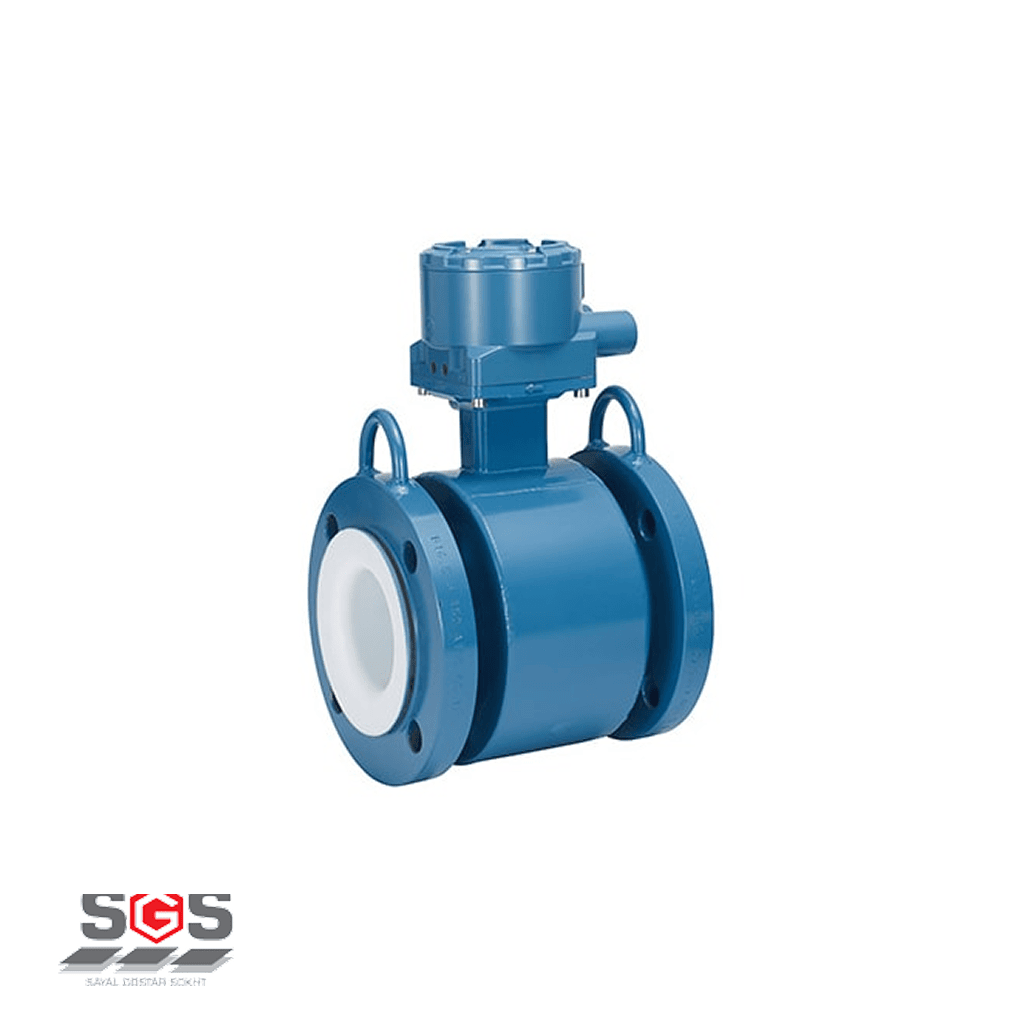

| پارامتر فیزیکی و ابزار دقیق | مشخصه و الزامات در سیستم مگنتیک | کاربرد در طراحی سایتهای صنعتی و تاسیسات |
| رسانایی الکتریکی سیال (Conductivity) | حداقل ۵ میکروزیمنس بر سانتیمتر ($5 \mu S/cm$) | شرط قطعی عملکرد دستگاه. (آب مقطر، آب RO و هیدروکربنها این رسانایی را ندارند). |
| متریال لاینر (Liner Material) | تفلون (PTFE / PFA) یا هارد رابر (Hard Rubber) | تفلون برای اسیدها و سیالات خورنده در دمای بالا؛ رابر برای آب و فاضلاب شهری. |
| متریال الکترود (Electrode) | استیل 316L / هستلوی (Hastelloy C) / تیتانیوم | استیل برای آب صنعتی؛ هستلوی برای اسید سولفوریک و سیالات تهاجمی پتروشیمیها. |
| افت فشار خط (Pressure Drop) | صفر مطلق (Zero) | امکان عبور لجن (Slurry)، خمیر کاغذ و فاضلاب خام بدون گرفتگی یا آسیب به سنسور. |
| الزامات نصب پایپینگ | لوله کاملاً پر (Full Pipe) + طول لوله مستقیم | نیازمند ۵ برابر قطر لوله (5D) قبل از سنسور و ۲ برابر (2D) بعد از آن برای تثبیت جریان. |
⚠️ هشدار تخصصی ابزار دقیق: خط قرمز فلومترهای مگنتیک
بزرگترین اشتباه پرهزینه در خرید تجهیزات میترینگ، عدم درک محدودیتهای تکنولوژی الکترومغناطیسی است. به عنوان مهندسان صنعت سیالات، تاکید میکنیم که فلومتر مگنتیک تحت هیچ شرایطی توانایی اندازهگیری دو گروه از سیالات زیر را ندارد:
هیدروکربنها (بنزین، گازوئیل، روغن موتور): مشتقات نفتی عایق جریان الکتریسیته هستند (رسانایی آنها نزدیک به صفر است). نصب مگمیتر در مسیر بنزین، صرفاً عدد صفر را روی نمایشگر نشان میدهد. برای اندازهگیری سوختها، باید حتماً از تکنولوژی جابجایی مثبت (مانند فلومتر مکانیکی OGM-D50 که قابلیت غلبه بر ویسکوزیته سوخت را دارد) یا فلومترهای توربینی استفاده کنید.
آب دیونیزه یا آب مقطر (RO Water): آبی که املاح آن در دستگاههای تصفیه صنعتی کاملاً حذف شده باشد، یونهای لازم برای انتقال جریان الکتریکی را ندارد و ولتاژ القایی در آن تشکیل نمیشود.
بنابراین، کاربرد اصلی فلومترهای مگنتیک در سایتهای پتروشیمی و پالایشگاهی، مانیتورینگ سیستمهای آب خنککننده (Cooling Water)، تصفیهخانههای پساب صنعتی، و تزریق مواد شیمیایی (Chemical Dosing) است، نه اندازهگیری دبی سوخت.
بدنه فلزی فلومترهای مگنتیک همواره دارای روکش پلیمری (لاینر) است؛ این یعنی سیال هیچ تماس الکتریکی با لوله فلزی کارخانه ندارد. اگر در سیستم شما پمپهایی کار میکنند که جریانهای سرگردان (Stray Currents) در لوله ایجاد میکنند، این نویز الکتریکی باعث پرش شدید اعداد روی نمایشگر فلومتر میشود.
برای رفع این مشکل، استفاده از حلقههای زمین (Grounding Rings) در دو طرف فلنج فلومتر (به ویژه در لولههای پلاستیکی) الزامی است تا سیال را با بدنه ترانسمیتر همپتانسیل کرده و نویزهای پارازیتی را به چاه ارت منتقل کند.
بله. از آنجایی که هیچ قطعه مکانیکی در مسیر جریان نیست و سنسور فقط تغییرات ولتاژ را میخواند، فلومتر مگنتیک میتواند جهت معکوس شدن جریان در لوله (Reverse Flow) را تشخیص داده و لیترهای عبوری را به صورت منفی در سیستم (Totalizer) محاسبه کند.
در مدلهای استاندارد خیر. برای اینکه الکترودها بتوانند ولتاژ را بخوانند، لوله باید ۱۰۰٪ پر از سیال باشد. نصب فلومتر مگنتیک در پایینترین نقطه مسیر U شکل (U-trap) یا در لولههای عمودی با جریان رو به بالا (Upward Flow) تضمین میکند که سنسور همواره پر از مایع است.

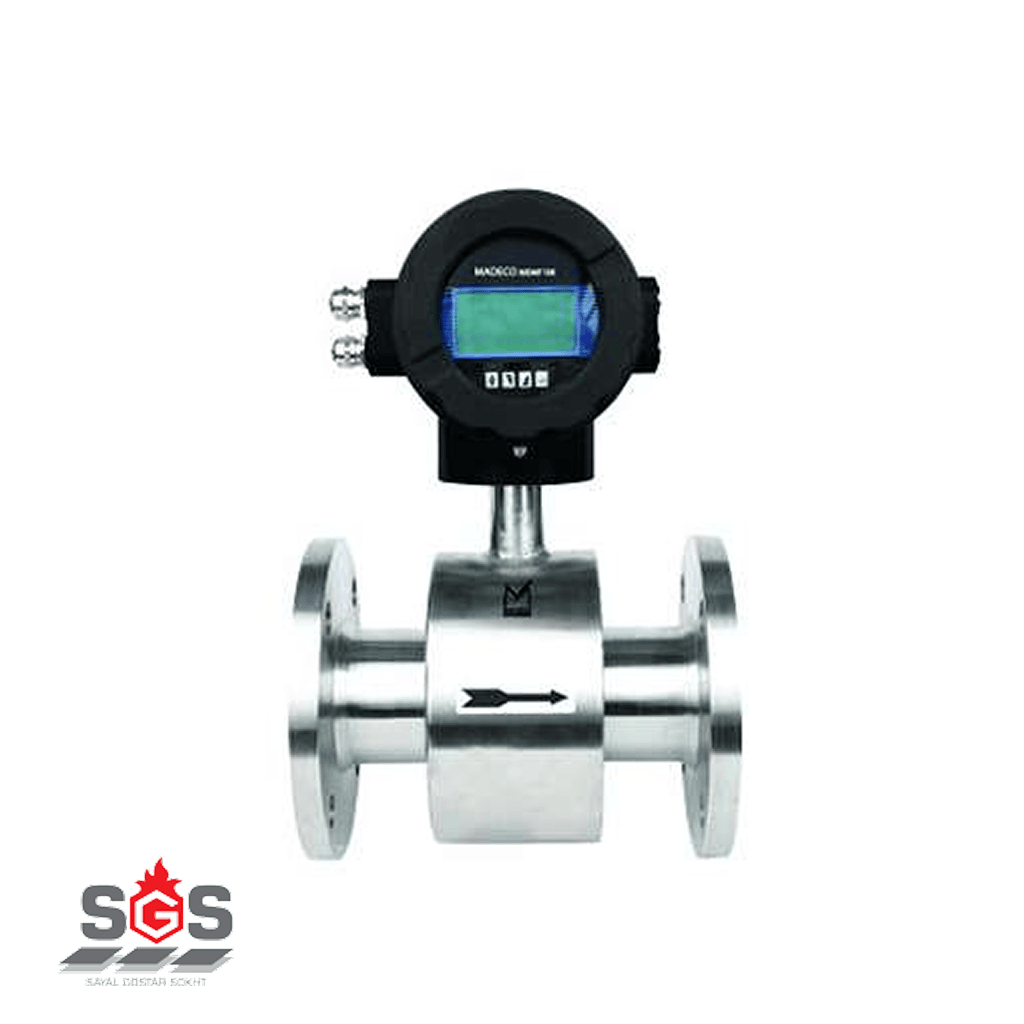

در مدل کامپکت، نمایشگر و برد پردازنده (Transmitter) مستقیماً روی بدنه سنسور نصب شدهاند و برای فضاهای با دسترسی آسان مناسباند. اما در مدل ریموت (مجزا)، سنسور روی لوله نصب میشود و ترانسمیتر با کابلهای شیلددار تا فاصله چند ده متری (مثلاً داخل اتاق کنترل یا روی دیوار) منتقل میشود؛ این مدل برای لولههای زیرزمینی، چاهکهای پر از آب یا محیطهای با حرارت بالا الزامی است.
